Anotaciones de relación de posición

Las anotaciones identifican entidades de relaciones de posición en la zona de gráficos y ayudan a ver una representación gráfica de los sistemas de relaciones de posición. Proporcionan además herramientas para realizar funciones habituales y solucionar errores.







Para ver las anotaciones de relación de posición:

  1. Haga clic con el botón derecho en un componente y haga clic en Ver relaciones de posición o en Ver errores de relación de posición.
  2. En la ventana, seleccione una relación de posición o varias.

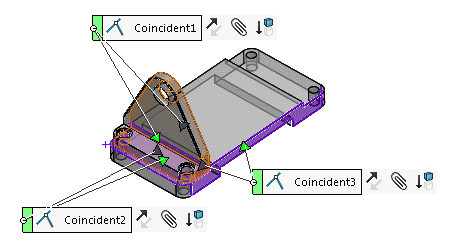

Aparecen anotaciones para las relaciones de posición seleccionadas. Cada relación de posición tiene una anotación, con líneas indicativas que señalan a las entidades de relación de posición. Las flechas en las líneas indicativas ( y ) señalan en dirección al trayecto a tierra.

En la anotación, haga clic para realizar estas funciones de relación de posición:
Invertir alineación de relaciones de posición Cambia la alineación de vectores normal a las caras con relación de posición. Los vectores pueden señalar la misma dirección (alineados) o direcciones opuestas (alineación inversa).
Invertir cota (Solo para relaciones de posición Distancia y Ángulo). Invierte la dirección en que se aplica la cota.
Editar Abre el PropertyManager Relación de posición para que pueda editar la relación de posición.
Suprimir Suprime la relación de posición para evitar que se solucione.
Para relaciones de posición problemáticas, aparecen iconos de error y advertencia en las anotaciones.
Advertencia Se satisface la relación de posición, pero está implicada en definir en exceso el ensamblaje.
Error La relación de posición no se satisface.
Puede hacer clic en Forzar relación de posición en la anotación para obligar a la relación de posición a solucionarse, rompiendo así otra relación de posición. Puede realizar iteraciones de relaciones de posición forzadas para ayudarle a descubrir la relación de posición problemática.
