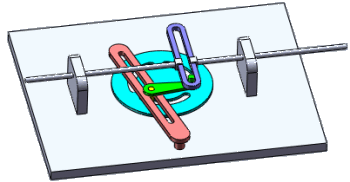

Puede crear relaciones de posición de pernos para ranuras arqueadas o lineales y puede crear relaciones de posición entre pernos. Puede seleccionar un eje, la cara cilíndrica o una ranura para crear a relaciones de posición de ranuras.
Para crear a una relación de posición de ranura:
- Haga clic en Relación de posición
(barra de herramientas Ensamblaje) o en .
- En el PropertyManager, expanda Relaciones de posición mecánicas y seleccione Ranura
.
- Para Selecciones de relaciones de posición, seleccione una cara de la ranura y la operación para establecer una relación de posición con ella:
- La cara de otra ranura recta o angular
- Un eje
- Una cara cilíndrica
Puede seleccionar operaciones solapadas.
- Seleccione una opción de restricción:
| Opción |
Descripción |
|---|
| Libre |
Permite que el componente se mueva libremente por la ranura. |
|---|
| Centro en ranura |
Centra el componente en la ranura. |
|---|
| Distancia a lo largo de la ranura |
Coloca el eje del componente a una distancia especificada con respecto al extremo de la ranura. |
|---|
| Porcentaje a lo largo de la ranura |
Coloca el eje del componente a una distancia especificada por el porcentaje de la longitud de la ranura. |
|---|
Para cambiar el punto final a partir del que se mide la distancia, seleccione Invertir cota.
Para relaciones de posición de ranura a ranura, puede seleccionar sólo Libre o Center in Slot (Centrar en la ranura).
- Haga clic en
.
