Se pueden crear varias cotas simétricas de medios ángulos y ángulos completos sin necesidad de seleccionar siempre la línea constructiva.
Este tipo de acotación es útil cuando se crean croquis de geometría de revolución que requieren varias cotas de ángulo o la visualización de una cota de ángulo completa.
|

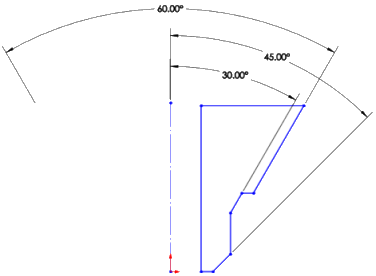

| Cotas de varios medios ángulos y un solo ángulo completo |
Para crear una cota de ángulo simétrica:
- En un croquis con una línea constructiva y líneas o puntos, haga clic en Cota inteligente
![]()
(barra de herramientas Cotas/Relaciones) o en
Cotas
Inteligente.
- Seleccione la línea constructiva y una línea no paralela.
- Para crear una cota de medio ángulo, mueva el cursor a la ubicación deseada. Para crear una cota de ángulo completo, presione y mantenga presionada la tecla Mayús.
El puntero cambia para indicar que puede colocar varias cotas de ángulo utilizando la línea constructiva.
