Personalización de un símbolo

En este ejemplo, se crea un símbolo de tercer ángulo de proyección que consiste en dos círculos y seis líneas en el archivo gtol.sym.

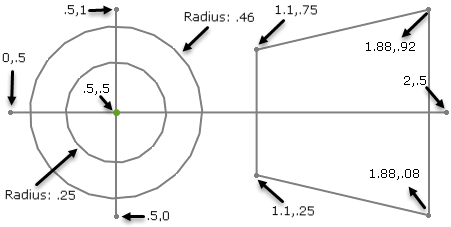

1. En la cuadrícula cuadrada imaginaria de 1 x 1, acote el símbolo de tercer ángulo de proyección como se muestra:
2. Para agregar el código que genera el símbolo del tercer ángulo de proyección en el archivo gtol.sym, inserte estas líneas en una categoría nueva o bien insértelas en una categoría existente:


               *THIRD, Third Angle Projection
   A,CIRCLE .5,.5,.25
   A,CIRCLE .5,.5,.46
   A,LINE 0,.5,2,.5
   A,LINE .5,0,.5,1
   A,LINE 1.1,.25,1.1,.75
   A,LINE 1.1,.25,1.88,.08
   A,LINE 1.1,.75,1.88,.92
   A,LINE 1.88,.08,1.88,.92


   Siga el formato con exactitud y no agregue ni quite espacios.
3. Guarde el archivo y salga de SOLIDWORKS.
4. Reinicie el software SOLIDWORKS.
5. Abra un dibujo.
6. Haga clic en Nota (en la barra de herramientas Anotaciones) o en Insertar > Anotaciones > Nota.
7. En el PropertyManager, en Formato de texto, haga clic en Agregar símbolo.
8. En la ventana emergente, haga clic en Más símbolos.
9. En el cuadro de diálogo Símbolo:
   1. Localice la categoría que ha utilizado.
   2. Sitúe el cursor sobre el símbolo de tercer ángulo de proyección.
   3. Seleccione el símbolo y haga clic en Aceptar.
   Podrá ver su icono y la descripción; por ejemplo:

   <SCR-THIRD> es la etiqueta que se muestra cuando los símbolos son cotas insertadas.
   Si comparte el dibujo con otros usuarios, necesitarán su archivo gtol.sym para ver sus símbolos personalizados.
