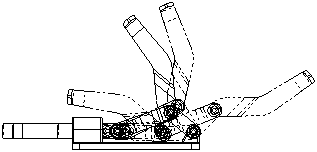

Inserción de una vista de posición alternativa Para insertar una vista de posición alternativa: Inserte una vista de modelo del ensamblaje utilizando la orientación necesaria para la vista de posición alternativa. Coloque el ensamblaje en su posición de inicio. Haga clic en Vista de posición alternativa (barra de herramientas Dibujo) o en Insertar > Vista de dibujo > Vista de posición alternativa . Aparece el PropertyManager Vista de posición alternativa. A continuación, se le pide que seleccione una vista de dibujo en la que desee insertar la posición alternativa. En Configuración, seleccione: Opción Descripción Nueva configuración Aparece un nombre predeterminado en el cuadro. Acepte el nombre predeterminado o escriba el nombre que desee. Configuración existente Elija alguna de las configuraciones de ensamblaje existentes que aparecen en la lista. Haga clic en . Los resultados son los siguientes: Nueva configuración - Si el documento de ensamblaje aún no está abierto, se abrirá de manera automática. La orientación de la vista del ensamblaje cambia a la de la vista de dibujo. El ensamblaje aparece con el PropertyManager Mover componente abierto y el Arrastre libre activado. Prosiga al paso 5. Configuración existente - La posición alternativa de la configuración seleccionada aparece en la vista de dibujo y el PropertyManager se cierra. La vista está completa. No se necesita ningún otro paso. Utilice cualquier herramienta de Mover componente para mover los componentes de ensamblaje a la posición deseada. En el PropertyManager, en Opciones, utilice Detección de colisión y Detener al colisionar para detener el movimiento. Haga clic en para cerrar el PropertyManager Mover componente y volver al dibujo. La posición alternativa de la configuración del ensamblaje aparece en la vista de dibujo en líneas centradas dobles y se cierra el PropertyManager Vista de posición alternativa. Utilice los mismos pasos para crear tantas vistas de posición alternativa como sean necesarias. Tema principalVista de posición alternativa Tareas relacionadas Edición de una vista de posición alternativa
