El renderizado estereográfico calcula dos imágenes al mismo tiempo, una para el ojo izquierdo y otra para el ojo derecho.
Para utilizar el renderizado estereográfico:
- En la Paleta, en la pestaña Cámaras
, en la subpestaña General, para Tipo, seleccione Perspectiva o 360.
- En la subpestaña Estéreo, para Modo, seleccione Doble estereográfico o Anaglifo estereográfico.
Los tipos de proyección Perspectiva y 360 de la cámara son compatibles con el renderizado estereográfico. SOLIDWORKS Visualize ofrece dos modos de visualización de las imágenes del ojo izquierdo y derecho.

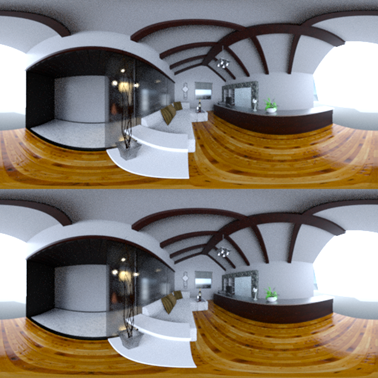

Modo doble estereográfico
El modo doble estereográfico muestra ambas imágenes al mismo tiempo. La imagen izquierda aparece en la parte superior; y la derecha, en la parte inferior.
Modo anaglifo estereográfico
El modo anaglifo estereográfico superpone las dos imágenes utilizando filtros de color (los colores cromáticamente opuestos rojo y cian) para producir imágenes 3D que puede ver utilizando unas económicas gafas estereográficas en rojo y cian. Además, ayuda a ver el efecto de paralaje estereográfica. En este ejemplo, la paralaje cero o punto focal se establece en la botella de vino situada en el centro de la imagen.
Otros parámetros estereográficos
Puede controlar la intensidad del efecto estereográfico mediante los parámetros Distancia entre los ojos y Distancia focal. La Distancia focal (distancia desde la posición de la cámara en la dirección de vista) define la paralaje cero o punto de convergencia entre las imágenes izquierda y derecha para una determinada Distancia entre los ojos. Haga clic en Seleccionar y seleccione un objeto en el área de visualización 3D utilizando el cursor en forma de cruz para especificar la Distancia focal.
