Cuando el proceso de optimización iterativo finaliza, puede ver la geometría optimizada del componente en un trazado de contorno de Masa de material.
Durante la optimización de topología, el programa se inicia con el espacio físico máximo proporcionado de un componente, que incluye todos los elementos, y a través de un proceso iterativo determina una nueva distribución del material eliminando los elementos "blandos" que no contribuyen a la rigidez del componente para el escenario de carga, las condiciones de contorno y los controles de fabricación determinados.
Para cada elemento, el algoritmo de optimización empareja el módulo de Young del material con un factor de densidad de masa relativo que va de 0,0001 (para un elemento vacío sin capacidad de transporte de carga) a 1 (para un elemento sólido con capacidad de transporte de carga).
Los elementos con densidades de masa relativa bajas (menores que 0,3) se consideran elementos "blandos". Estos elementos no contribuyen a la rigidez general del componente, y pueden retirarse de manera segura. Los elementos con densidades de masa relativa altas (mayores que 0,7) se consideran elementos "sólidos". Estos elementos contribuyen a la mayor parte de la rigidez general del componente (como una medida de la capacidad de transporte de carga) y deben permanecer intactos en el diseño final. Los elementos "sólidos" distribuyen las cargas aplicadas de forma más efectiva que los elementos "blandos". Un control deslizante de isovalor ajusta la inclusión de los elementos en el trazado Masa del material de acuerdo con los valores de densidad de masa relativos. La posición predeterminada del control deslizante de isovalor elimina los elementos con valores de densidad de masa relativos inferiores a 0,3. Al mover el control deslizante a Pesada se incluyen todos los elementos, mientras que Ligera solo crea el trazado de elementos sólidos que no se pueden eliminar.

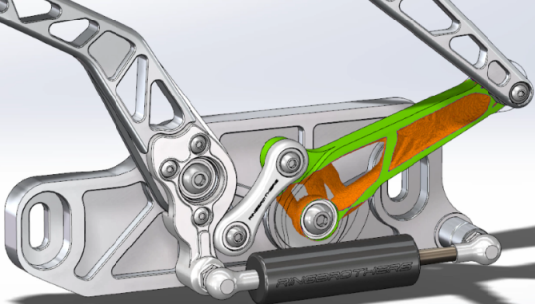

A continuación, se muestra un trazado de Masa del material del componente del capó optimizado. Los elementos "blandos" se eliminan de la geometría optimizada (imagen cortesía de Ring Brothers LLC).
En el PropertyManager Masa del material, la opción Calcular malla suavizada crea una malla suave desde el trazado Masa del material. A continuación, se muestra un trazado de malla suavizada del componente del capó (imagen cortesía de Ring Brothers LLC).
Para guardar la malla suavizada de la pieza optimizada como nueva geometría, haga clic con el botón derecho del ratón en el trazado de Masa del material y, a continuación, haga clic en Exportar malla suavizada. Puede guardar los datos de la malla en una nueva configuración o en un nuevo archivo de piezas.
