| VON |
von Mises gerilimi |
| VONDC: von Mises [Yönlü Bileşenler] |
Yalnızca Doğrusal Dinamik - Harmonik etütler için kullanılabilir. Çözümleyici, altı stres bileşeninin uygun işaretlerini (pozitif veya negatif) dikkate alarak von Mises stres hesaplamalarını daha doğru bir şekilde gerçekleştirir.
Çoğu durumda VONDC: von Mises [Yönlü Bileşenleri] stres değerinin, von Mises stres sonuçlarından daha yüksek olması beklenir.
|
| P1 |
Birinci ana yöndeki normal gerilim |
| P2 |
İkinci ana yöndeki normal gerilim |
| P3 |
Üçüncü ana yöndeki normal gerilim |
| INT |
Gerilim yoğunluğu = P1 - P3 (a)
P1 ile: maksimum mutlak normal gerilim ve P3: minimum mutlak normal gerilim.
|
| TRI |
Üç eksenli gerilim = P1 + P2 + P3 (Asal gerilim bileşenlerinin toplamı. Değer, gerilim tensörüne hangi koordinat dönüşümünü uygularsanız uygulayın değişmediğinden ilk gerilim değişmez değeri olarak da adlandırılır.) |

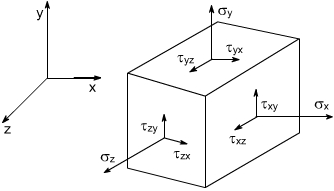

| SX |
Seçili referans geometrinin X yönündeki normal gerilim |
| SY |
Seçili referans geometrinin Y yönündeki normal gerilim |
| SZ |
Seçili referans geometrinin Z yönündeki normal gerilim |
| TXY |
Seçili referans geometrisinin düzlemde X yönü için normal şekilde etki eden Y yönündeki yırtılma gerilimi Yırtılma gerilimi bileşenlerinde ilk indeks yüzeyin normal yönünü; ikinci indeks yırtılma gerilimi bileşeninin yönünü belirtir.
|
| TXZ |
Seçili referans geometrisinin düzlemde X yönü için normal şekilde etki eden Z yönündeki yırtılma gerilimi |
| TYZ |
Seçili referans geometrisinin düzlemde Y yönü için normal şekilde etki eden Z yönündeki yırtılma gerilimi |
| ERR |
Enerji Norm Hatası |
| CP |
Temas Basıncı (b)
|
| ILTXZ |
XZ düzleminde tabakalar arası yırtılma |
| ILTYZ |
YZ düzleminde tabakalar arası yırtılma |
