Kesit Görünümü PropertyManager (Modeller)

PropertyManager parça ve montaj belgelerinde kesit görğnğmlerini kontrol eder.

Kesit Görünümü PropertyManager'ı açmak için:

Kesit Görünümü (Görünüm araç çubuğu) veya Görünüm > Görüntü > Kesit Görünümü öğesine tıklayın.

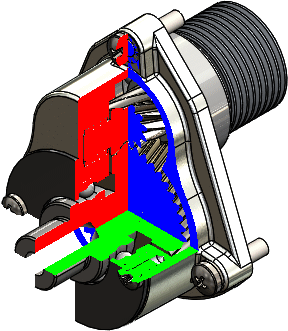

Teknik resim kesit görünümü

Bir sonraki kullanılabilir kesit görünümü harfi otomatik olarak görünür. Bunu değiştirebilirsiniz.

Kesit Yöntemi

Planar Bir, iki veya üç düzlem ya da düzlemsel yüz seçerek bir kesit görünümü tanımlamak için Düzlemsel öğesini seçin.
Bölgesel Bir veya daha fazla bölge seçerek bir kesit görünümü tanımlamak için Bölgesel öğesini seçin. Bölgeler, seçili düzlem veya yüz ile modelin sınırlandırıcı kutusunun kesişimiyle tanımlanır.
1 kesit düzlemi seçiliyken Düzlemsel Kesit Yöntemi
2 kesit düzlemi seçiliyken Düzlemsel Kesit Yöntemi
3 kesit düzlemi seçiliyken Düzlemsel Kesit Yöntemi
Bölgesel Kesit Yöntemi

Kesit Seçeneği

Öteleme Yöntemi Öteleme değerlerinin hangi düzlemden hesaplandığını belirtir.

Ötelemeler şunlara dik olabilir:

  • Referans Düzlemi

    Değerler, mevcut yöneltilmiş kesit düzlemine dik olarak hesaplanır.

  • Seçili düzlem

    Değerler, Kesit 1 öğesinde seçtiğiniz düzleme dik olarak hesaplanır.
Kesit tapasını göster Renk Düzenle kutusunda belirtilen renkte bir kesit kapağı gösterir. Modelin içini görmek için bu seçeneği seçili durumdan çıkarın.
Kapak rengini tut Kesit Görünümü PropertyManager kapatıldıktan sonra kesit kapağını Rengi Düzenle kutusunda belirtilen renkle göstermeye devam eder. Bu özelliğin PropertyManager açıkken hiç bir değeri yoktur. Aşağıdaki tablo PropertyManager kapandıktan sonraki değerleri gösterir
Salt grafik kesiti Sınırlı seçim özellikleriyle daha hızlı sonuç sağlar.
Kesitli bir yüz veya kenar seçemezsiniz. Salt grafik kesit görünümünde kesit tapası rengini koruyun. Kesit düzlemi veya yüzüyle aynı düzlemde bulunan pikseller gizlenmez.

Kesit 1, Kesit 2, Kesit 3

Kesit 3, Kesit 2 seçtikten sonra görünür. Kesit 2 ve Kesit 3'ü kullanarak ek düzlemler veya yüzlerle görünüm kesiti alın.

  Kesit düzlemi/yüzü Kesit görünümünü oluşturmak için bir düzlem veya yüz seçin ya da Ön Düzlem , Üst Düzlem veya Sağ Düzlem öğesine tıklayın. Kesit Yönünü Ters Çevir öğesi kesme yönünü değiştirir.
Öteleme Uzaklığı Kesit kesimi için düzlem veya yüzden bir öteleme mesafesi belirtir.
X Rotasyonu Referans kesiti X ekseni boyunca döndürür.
Y Rotasyonu Referans kesiti Y ekseni boyunca döndürür.
  Rengi Düzenle Kesit görünümünün rengini değiştirir

Kesit görünümleri gizli Kesit kapağı göster seçildi ve Kapak rengini koru seçimi kaldırıldı

Kesit kapağı göster ve Kapak rengini koru seçimleri kaldırıldı Kesit kapağı göster ve Kapak rengini koru seçili

Seçili gövdeler veya bileşenler

Seçili gövdeler Gövdeleri Seçili gövdeler bölümüne eklemek için onları grafik alanında veya açılır FeatureManager tasarım ağacında seçin.
Seçili bileşenler Bileşenleri Seçili bileşenler bölümüne eklemek için onları grafik alanında veya açılır FeatureManager tasarım ağacında seçin.
Kesit görünümüne dahil edilecek veya kesit görünümün dışında bırakılacak bileşenler veya gövdeler Grafik alanında veya açılır FeatureManager tasarım ağacında seçtiğiniz bileşenleri veya gövdeleri listeler. Tüm montajları veya parçaları silmek için sağ tıklayın ve Seçimleri Temizle seçeneğini belirleyin. Bir gövdeyi veya bileşeni kaldırmak için grafik alanında veya FeatureManager tasarım ağacında seçin ya da seçim listesinde sağ tıklayıp Sil öğesine tıklayın.
Seçili olanları dışarıda bırak Seçili gövdeler veya Seçili bileşenler öğesine tıkladığınızda kullanılabilir. Seçili gövdeler veya bileşenler kesitlenmez. Diğer tüm gövde ve bileşenler kesitlenir.
Seçili olanları dahil et Seçili gövdeler veya Seçili bileşenler öğesine tıkladığınızda kullanılabilir. Seçili gövdeler veya bileşenler kesitlenir. Diğer gövde ve bileşenler kesitlenmez.
Seçim düzlemini etkinleştir Seçili gövdeler veya Seçili bileşenler öğesine tıkladığınızda kullanılabilir. Bir seçim düzlemi ve ortasında triad gösterir. Seçim düzleminin konumunu ve açısını kontrol etmek için triadı kullanın.

Önizleme

Kesit düzlemine veya Seçili bileşenler veya Seçili gövdeler içerisinde seçtiğiniz bileşenlere veya gövdelere göre kesit sonuçlarının salt grafik önizlemesini gösterir. Seçim düzlemlerini, referans düzlemleri veya yüz anahatlarını ve seçim düzlemini gizler.

Kaydet

Tıklayarak kesit görünümünü kaydedin, ardından Farklı Kaydet iletişim kutusunda aşağıdaki seçenekleri belirtin ve Kaydet öğesine tıklayın:

Görünüm oryantasyonu Kesit görünümünü Oryantasyon iletişim kutusunda adlandırılmış bir görünüm olarak kaydeder. Görünüm, teknik resimlerde kullanılamaz.
Teknik resim detaylandırma görünümü

Kesit görünümü için bir detaylandırma görünümü oluşturur ve kesit görünümünü teknik resimlerdeki Görünüm Paleti 'ne ekler. Kesit görünümünün adı, Detaylandırmalar altında görünür.

Bu seçenekle kaydettiğinizde, bileşenlerin kesilmeden bırakılmasını belirtebilmeniz için Kesit Detaylandırma Görünümü Özellikleri iletişim kutusu görünür. Aşağıdaki seçenekleri belirtin ve Tamam öğesine tıklayın.

Dışarıda kalan bileşenler

Grafik alanında veya FeatureManager tasarım ağacında kesilmeden bırakılacak bileşenleri seçin. Bir bileşeni listeden kaldırmak için bileşeni tekrar seçin veya Dışarıda bırakılan bileşenler listesinden bileşeni belirleyin ve Sil öğesine tıklayın.

Otomatik tarama

Komşu bileşenlerin aynı çapraz çizgi desenine sahip olmalarını otomatik olarak ayarlamak için seçin. Bir montajdan kesit alırken tarama desenleri değişir.

Bağlantı elemanlarını dışarıda bırak

Bağlantı elemanlarını kesidin dışında bırakmak için seçin. Bağlantı elemanları, yapısal elemanlar dışında SOLIDWORKS Toolbox'tan eklenen tüm öğeleri kapsar. Herhangi bir bileşeni, bağlantı elemanı olarak belirleyebilirsiniz.
Herhangi bir bileşeni bağlantı elemanı olarak belirtmek için bileşeni açın ve Dosya > Özellikler öğesine tıklayın. Özel sekmesindeki iletişim kutusunda, IsFastener içinde Özellik Adı öğesini seçin ve 1 için Değer / Metin İfadesi değerini girin.
Görünüm ismi Kesit görünümü için bir ad girin.
