Doğrusal Çoğaltma PropertyManager'ı

Doğrusal Çoğaltma PropertyManager, bir veya daha fazla unsuru bir veya iki doğrusal yol boyunca çoğalttığınızda görünür.

Bu PropertyManager'a erişmek için:

Doğrusal Çoğaltma (Unsurlar araç çubuğu) veya Ekle > Çoğalt/Aynala > Doğrusal Çoğaltma öğesine tıklayın.

Sayısal girdi kabul eden bazı alanlar = (eşittir işareti) girerek ve bir listeden global değişkenler, işlevler ve dosya özellikleri seçerek bir denklem oluşturmanıza olanak sağlar. Bkz. PropertyManager'larda Doğrudan Denklem Girişi.

Yön 1

Çoğaltma Yönü Yön 1 çoğaltması için yönü ayarlar. Bir doğrusal kenar, çizgi, eksen, düzlemsel yüzler ve yüzeyler, konik yüzler ve yüzeyler, dairesel kenarlar ve referans düzlemleri seçin. Çoğaltma yönünü tersine çevirmek için Yönü Ters Çevir simgesine tıklayın.
Aralıklandırma ve örnekler Örnek sayısını ve aralığı bağımsız olarak ayarlar.

Aralık

Yön 1 için çoğaltma örnekleri arasındaki aralığı ayarlar.

Örnek Sayısı

Yön 1 için çoğaltma örneklerinin sayısını ayarlar. Bu sayı orijinal unsurları veya seçimleri içerir.

Referansa kadar Seçili referans geometriye göre örnek sayısını ve aralığı ayarlar.

Referans Geometri

Çoğaltmayı kontrol eden referans geometriyi ayarlar.

Öteleme uzaklığı

Son çoğaltma örneğinin referans geometriden uzaklığını ayarlar.

Öteleme yönünü ters çevir

Çoğaltmanın referans geometriden ötelendiği yönü ters çevirir.

Merkez noktası

Referans geometriden çoğaltılmış unsurun merkez noktasına olan öteleme uzaklığını hesaplar.

Seçili referans

Referans geometriden seçili bir çekirdek unsurun geometri referansına olan öteleme uzaklığını hesaplar.

Çekirdek Referans

Öteleme uzaklığının hangi çekirdek unsur geometrisinden hesaplanacağını ayarlar.

Yön 2

İkinci bir yönde bir çoğaltma oluşturur.

Çoğaltma Yönü Yön 2 çoğaltmasının yönünü belirler. Bir doğrusal kenar, çizgi, eksen, düzlemsel yüzler ve yüzeyler, konik yüzler ve yüzeyler, dairesel kenarlar ve referans düzlemleri seçin.
Aralıklandırma ve örnekler Örnek sayısını ve aralığı bağımsız olarak ayarlar.

Aralık

Yön 1 için çoğaltma örnekleri arasındaki aralığı ayarlar.

Örnek Sayısı

Yön 1 için çoğaltma örneklerinin sayısını ayarlar. Bu sayı orijinal unsurları veya seçimleri içerir.

Referanstan öteleme Seçili referans geometriye göre örnek sayısını ve aralığı ayarlar.

Referans Geometri

Çoğaltmayı kontrol eden referans geometriyi ayarlar.

Öteleme uzaklığı

Son çoğaltma örneğinin referans geometriden uzaklığını ayarlar.

Öteleme yönünü ters çevir

Çoğaltmanın referans geometriden ötelendiği yönü ters çevirir.

Merkez noktası

Referans geometriden çoğaltılmış unsurun merkez noktasına olan öteleme uzaklığını hesaplar.

Seçili referans

Referans geometriden seçili bir çekirdek unsur geometrisine olan öteleme uzaklığını hesaplar.

Çekirdek Referans

Öteleme uzaklığının hangi çekirdek unsur geometrisinden hesaplanacağını ayarlar.

Yalnız çekirdeği çoğalt Yön 1'e ait çoğaltma örneklerini çoğaltmaksızın sadece çekirdek unsurlarını kullanarak Yön 2 yönünde bir doğrusal çoğaltma oluşturur.

  Yalnızca çekirdeği çoğalt seçeneği belirlendi. Çekirdek unsuru yalnızca Yön 2'de yinelenir. Yalnızca çekirdeği çoğalt seçeneğinin işareti kaldırılır. Tüm doğrusal çoğaltma Yön 2'de çoğaltılır.

Çoğaltılacak Unsurlar

Çoğaltılacak Unsurlar Çekirdek unsuru olarak seçtiğiniz unsuru kullanarak çoğaltmayı oluşturur.

Çoğaltılacak Yüzler

Çoğaltılacak Yüzler Unsuru oluşturan yüzleri kullanarak çoğaltmayı oluşturur. Grafik alanında unsurun tüm yüzlerini seçin. Bu, unsurun kendisinin değil, sadece unsuru oluşturan yüzlerin alındığı modellerde faydalıdır.
Çoğaltılacak Yüzler kullanılırken, çoğaltma aynı yüzde veya sınırda kalmalıdır. Sınırları geçemez. Örneğin, tüm yüz veya farklı seviyeler (yükseltilmiş bir kenar gibi) üzerindeki bir kesim, bir sınır ve ayrı yüzler oluşturarak çoğaltmanın yayılmasını önler.

Çoğaltılacak Gövdeler

Çoğaltılacak Katı/Yüzey Gövdeleri Çok gövdeli bir parçada seçtiğiniz gövdeleri kullanarak çoğaltmayı oluşturur.

    Çoğaltılacak Gövde içeren çok gövdeli parça Doğrusal çoğaltma uygulandı

Atlanacak Örnekler

Atlanacak Örnekler Çoğaltmayı oluştururken grafik alanında seçtiğiniz çoğaltma örneklerini atlar. İmleci her bir çoğaltma örneğinin üzerine getirdiğinizde işaretçi olarak değişir. Bir çoğaltma örneği seçmek için tıklayın. Çoğaltma örneğinin koordinatları görünür. Bir çoğaltma örneğini geri yüklemek için örneği tekrar tıklayın.

Unsur Kapsamı

Geometri çoğaltma altından Seçenekler öğesini seçip Unsur Kapsamı öğesini kullanarak, unsuru içerecek olan gövdeleri seçin ve unsurları bir veya birden fazla çok gövdeli parçaya uygulayın.
Bu unsurları eklemeden önce, çok gövdeli parçalar için unsur eklemek istediğiniz modeli oluşturun.
  Tüm gövdeler Unsur her yeniden oluşturulduğunda unsuru tüm gövdelere uygular. Modele unsur ile kesişen gövdeler eklerseniz bu yeni gövdeler unsuru kapsayacak şekilde yeniden oluşturulur.

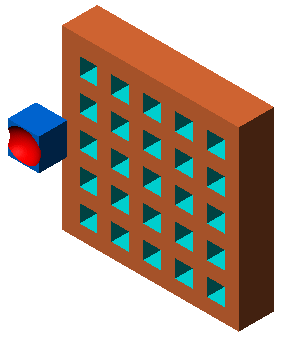

    Tüm gövdelere uygulanan ekstrüzyon ve kubbe unsuru.
  Seçili gövdeler Unsuru seçtiğiniz gövdelere uygular. Modele unsur ile kesişen gövdeler eklerseniz çoğaltma unsurunu düzenlemek, bu gövdeleri seçmek ve seçilen gövdeler listesine eklemek için Unsuru Düzenle'yi kullanmanız gerekir. Yeni gövdeleri seçilen gövdeler listesine eklemezseniz oldukları gibi kalırlar.

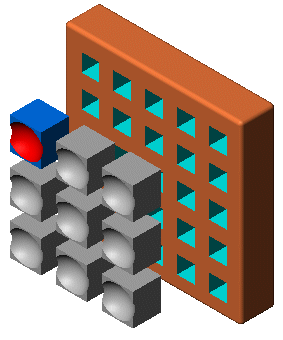

    Seçilen gövdeye uygulanan ekstrüzyon ve kubbe unsurları.
  Otomatik seç (Seçilen gövdeler öğesine tıklarsanız kullanılabilir) Çok gövdeli parçalarla bir model oluşturduğunuzda unsur, ilgili tüm kesişen parçaları otomatik olarak işler. Otomatik seç, yalnızca ilk listedeki gövdeleri işlediği ve tüm modeli yeniden oluşturmadığı için Tüm gövdeler seçeneğinden daha hızlıdır. Seçili gövdeler'e tıklar ve Otomatik seç'in işaretini kaldırırsanız kapsama girmesini istediğiniz gövdeleri grafik alanında seçmeniz gerekir.
Etkilenecek Gövdeler (Otomatik seç öğesinin işaretini kaldırırsanız kullanılabilir) Grafik alanında etkilenecek gövdeleri seçin.

Seçenekler

Çizimi değiştir Tekrarlandıkça çoğaltmanın değişmesini sağlar.
Geometri çoğaltma Çoğaltmayı oluştururken unsurların her örneğini çoğaltmak ve çözümlemek yerine sadece unsurların geometrisini (yüzler ve kenarlar) kullanır. Geometri çoğaltma, çoğaltma oluşturma ve yeniden oluşturma işlemini hızlandırır. Parçanın kalanıyla birleştirilen yüzleri bulunan unsurların geometri çoğaltmalarını oluşturamazsınız.
Görsel Özellikleri Yay SOLIDWORKS renklerini, kaplamalarını ve kozmetik diş açma verilerini tüm çoğaltma örneklerine yayar.

Değiştirilecek Örnekler

Bu seçenek sadece çoğaltma örneğinden bir unsur seçtiğinizde kullanılabilir.

Yön 1 Artımları

Yön 1 Aralık Artışları 1 Yönünde öğesinde çoğaltma örneklerinin merkezleri arasındaki boşluğu kümülatif olarak artırır.

Örneğin, çoğaltmada satırlar arasındaki boşluk 1,5 mm ise ve Aralık Artışı için 0,3 mm değerini belirlerseniz ikinci satır birinciden 1,8 mm, üçüncü satır ikinciden 2,1 mm ve dördüncü satır üçüncüden 2,4 mm öteye konumlandırılır.
  1 Yönünde değiştirilecek Unsur ölçümlendirmelerini seçin Bir tablodaki çekirdek unsurunun ölçümlendirmelerini görüntüler. Grafik alanında, tabloyu görüntüleyecek çekirdek unsurunun ölçümlendirmelerini tıklayın. Artış unsur ölçümlendirmesinin boyutunu artırmak veya azaltmak için Yön 1 sütununa bir değer ekleyin.
Aynı alanlar Yön 2 Artımları için de geçerlidir.

Değiştirilen Örnekler

Değiştirilen örnekleri tek tek listeler. Bunlar çoğaltmadaki kendi sütun ve satır numaraları ile belirtilir.

Belirli bir örneği değiştirmek için grafik alanındaki örnek işaretçisine sol tıklayıp Örneği Değiştir'e tıklayın. Bilgideki aralık ve ölçümlendirmeleri geçersiz kılacak değerler girebilirsiniz.

Değiştirilen bir örneği kaldırmak için kutuda örneği sağ tıklayıp Sil'e tıklayın. Tüm değiştirilen örnekleri kaldırmak için kutuya sağ tıklayıp Tümünü Temizle'ye tıklayın.
