Delik Sihirbazı/Toolbox Seçenekleri

Yeni standartlar oluşturmak veya Delik Sihirbazı delikleri ve SOLIDWORKS Toolbox bileşenleri tarafından kullanılan mevcut standartları düzenlemek için Delik Sihirbazı/Toolbox sayfasındaki seçenekleri kullanın. Toolbox Sık Kullanılanlar klasörünü de devre dışı bırakabilir veya etkinleştirebilirsiniz.

Delik Sihirbazı/Toolbox seçeneklerine erişmek için:

  1. Standart Araç Çubuğu'nda Seçenekler simgesini veya Araçlar > Seçenekler öğesini tıklayın.
  2. Sistem Seçenekleri sekmesinde, Delik Sihirbazı/Toolbox öğesine tıklayın.

Delik Sihirbazı ve Toolbox klasörü

Delik Sihirbazı ve Toolbox klasörü konumu Delik Sihirbazı ve Toolbox bileşenlerinin depolandığı yeri gösterir.
Bu klasörü Toolbox bileşenleri için varsayılan arama konumu yap Toolbox bileşenlerinin Toolbox klasörünüzü referans almadığı modelleri açmayı kolaylaştırır. Sistem seçeneğinin işaretini kaldırırsanız SOLIDWORKS, Toolbox klasörünü Toolbox bileşenlerine verilen referanslar için otomatik olarak aramaz.
Yapılandır Akıllı Bağlantı Elemanları sayfasındaki seçenekleri ayarlayabileceğiniz Toolbox konfigürasyon aracını açar.

Ayrıntılar için, bkz. Toolbox Yardım.
Sıfırla'ya tıklayarak tüm sistem seçeneklerini veya bu sayfa için olan seçenekleri fabrika ayarlarına sıfırlayın.

Toolbox Görev Panosu

Toolbox Sık Kullanılanlar klasörünü görüntüle Tasarım Kütüphanesi Görev Panosu'nda Toolbox altında bulunan Toolbox Sık Kullanılanlar klasörünü görüntüler.

Delik Sihirbazı ayarları

Boyut eşleştirme için iki seçenek arasında seçim yapabilirsiniz:
  • Her Delik Sihirbazı delik tipi için ayarları sakla seçeneği, her delik tipinin ayarlarını kaydetmek için eski davranışı kullanır. Örneğin, dişli delikler için boyut ayarı M6 olursa o ayar, diğer delik tiplerinin boyut ayarlarından etkilenmez. Bu davranış, SOLIDWORKS 2015 ve önceki sürümler tarafından kullanılıyordu.
  • Delik Sihirbazı Delik tipini değiştirirken ayarları aktar seçeneği, kullanılan son delik tipinin boyut ayarlarıyla yeni delik tipi için kullanılabilecek boyut ayarlarını eşleştirmeyi dener. Eşleştirme, dize karşılaştırmasına dayalı olarak yapılır. Mevcut SOLIDWORKS 2017 sürümü davranışını korumak amacıyla tüm yeni (2018 ve sonraki sürümler) ve yükseltme kurulumları için varsayılan olarak bu davranış ayarlanır.
    • Örnek 1: Bir düz havşa oluşturup boyutu M6 olarak ayarlar ve daha sonra, bir havşalı delik oluşturursanız M6 ayarı, yeni delik tipine aktarılır.
    • Örnek 2: Bir düz havşa oluşturup boyutu M6 olarak ayarlar ve daha sonra, bunu bir dişli deliğe dönüştürürseniz M6 ayarı, yeni delik tipine aktarılarak deliği M6x1,0 değerine ayarlar. Birden çok M6 dişli delik listeleniyorsa (örneğin, M6x0,75 ve M6x1,0), listelenen ilk delik (M6x0,75) eşleştirilir.

Delik Sihirbazı Standartları Oluşturma

Yeni standartlar oluşturabilir veya Delik Sihirbazı deliklerinin ve SOLIDWORKS Toolbox bileşenlerinin kullandığı mevcut standartları düzenleyebilirsiniz. Bu standartlara ve SOLIDWORKS Toolbox eklentisinin seçeneklerine yönetici erişimi ekleyebilirsiniz.

Delik Sihirbazı deliklerine yönelik standartlar oluşturmak veya düzenlemek için sisteminize SOLIDWORKS Toolbox'ı kurmanız gerekmez.

Kendi Delik Sihirbazı standartlarınızı oluşturmak için:

  1. Standart araç çubuğunda Seçenekler öğesine veya Araçlar > Seçenekler öğesine tıklayın.
  2. Sistem Seçenekleri sekmesinde, Delik Sihirbazı/Toolbox öğesine tıklayın.
  3. Delik Sihirbazı ve Toolbox klasörü konumuna gözatın.
    Toolbox bileşenleri Toolbox klasörünüze referans vermeyen modelleri açmayı kolaylaştırmak için Bu klasörü Toolbox bileşenleri için varsayılan arama konumu yap öğesini seçebilirsiniz. Sistem seçeneğinin işaretini kaldırırsanız SOLIDWORKS, Toolbox klasörünü Toolbox bileşenlerine verilen referanslar için otomatik olarak aramaz.
  4. Ayarla öğesine tıklayın.
  5. Toolbox konfigürasyon aracında, seçenekleri Akıllı Bağlantı Elemanları sayfasında ayarlayın.
    Ayrıntılar için, bkz. Toolbox Yardım.
  6. Kaydet öğesine tıklayın, ardından Toolbox'ı kapatın.
  7. Sistem Seçenekleri - Delik Sihirbazı/Toolbox iletişim kutusunu kapatmak için Tamam öğesine tıklayın.

Toolbox Sık Kullanılanlar

Toolbox Sık Kullanılanlar klasörü, sık kullanılan Toolbox bileşenlerine olan kısayolları depolayabileceğiniz yerel bir klasördür.

SOLIDWORKS yazılımında, Sık Kullanılanlar klasörü, Tasarım Kitaplığı Görev Panosu'ndaki Toolbox altında görünür. Klasöre eklediğiniz içerik, yerel bilgisayarınızda Windows kısayol dosyaları olarak depolanır.

Toolbox Sık Kullanılanlar klasörü varsayılan olarak görünürdür. Klasörü gizlemek için Araçlar > Seçenekler > Sistem Seçenekleri > Delik Sihirbazı/Toolbox 'a tıklayın ve Toolbox Sık Kullanılanları Göster seçeneğinin seçimini kaldırın. Bu, sık kullanılanlarınızı kaldırmaz, yalnızca Tasarım Kitaplığı Görev Panosu'nda gizler.

İçeriği doğrudan Sık Kullanılanlar klasörüne ekleyebilir ya da içeriği düzenlemek için alt klasörler oluşturabilirsiniz. Daha sonra bileşenleri, Görev Panosu'nun alt kısmındaki bir Toolbox standart klasöründen Sık Kullanılanlar klasörü ya da alt klasörüne sürükleyebilirsiniz.

Sık kullanılanları diğer kullanıcılarla paylaşmamanız gerekir.

Toolbox sık kullanılanları kaydetmek ve kullanmak için:

  1. Görev Panosu'nda, Tasarım Kitaplığı sekmesinde, Toolbox'ı genişletin.
  2. Sık Kullanılanlar klasörünü seçin ve Yeni Klasör Oluştur'a tıklayın.
  3. Alt klasör için bir ad girin.

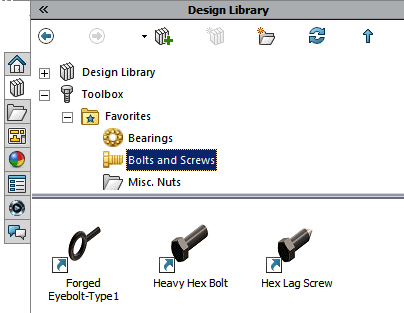

    Rulmanlar ya da Cıvata ve Vidalar gibi standart Toolbox klasör adları kullanırsanız yazılım, adları uygun simgelerle görüntüler. Aksi taktirde, klasörü genel bir klasör simgesi temsil eder.
    Yeni klasör, Sık Kullanılanlar klasörü altında görünür ve yerel bilgisayarınızdaki C:\Users\kullanıcı adı\AppData\Roaming\SOLIDWORKS\SOLIDWORKSsürüm\Toolbox\Favorites adresinde oluşturulur.
  4. Bileşenlerin Toolbox arşivini kullanarak, sık kullanılan olarak kaydedilecek standart, kategori ve bileşen tipini genişletin.
  5. Bileşeni seçin ve alt klasöre sürükleyin.
    Kaydettiğiniz her sık kullanılan, Sık Kullanılanlar alt klasöründe ve yerel bilgisayarınızdaki Sık Kullanılanlar dizininde bir kısayol olarak görünür.

    Bir Toolbox bileşeni taşındığında, silindiğinde ya da devre dışı bırakıldığında, kısayol üzerinde bir uyarı bayrağı görünür.

    Sorunu açıklayan bir araç ipucunu görüntülemek için imleci sık kullanılan üzerine götürün.

  6. Bir sık kullanılanı kullanmak için Sık Kullanılanlar alt klasöründen seçin ve diğer Toolbox klasörlerinden birindeki bileşenlere yaptığınız gibi grafik alanına sürükleyin.

Toolbox Seçenekleri

Toolbox'ı tek bir kullanıcı için kurabilir veya çoklu kullanıcılar için paylaşılan bir Toolbox kurabilirsiniz.

Toolbox konfigürasyonu ile ilgili bilgi için bkz. Toolbox Yardım.

Paylaşılan Toolbox Verisi

Toolbox verilerini yerel bir bilgisayara, paylaşılan bir ağ konumuna veya bir SOLIDWORKS PDM kasasına yükleyebilirsiniz. Paylaşılan bir ağ konumunun veya SOLIDWORKS PDM kasasının kullanılması önerilir. Ortak bir konum kullanarak, tüm SOLIDWORKS kullanıcıları bir dizi tutarlı bileşen bilgisi paylaşır.

Mevcut Toolbox kütüphanenizi bir SOLIDWORKS PDM kasasına taşıma da dahil olmak üzere, SOLIDWORKS PDM'i Toolbox'ı yönetmek üzere kullanma hakkında daha fazla bilgi için bkz. SOLIDWORKS PDM Yönetim Kılavuzu.

Toolbox Konfigürasyonu®

En iyi uygulama, Toolbox'ı kullanmadan önce yapılandırmaktır. Toolbox'ı kurma aşağıdakileri içerir:
  • Kullandığınız standartları ve donanımı seçmek.
  • Bileşen boyutlarını seçmek, özel özellikler eklemek ve parça numaraları eklemek.
  • İzinleri ve tercihleri ayarlamak.

Toolbox'ı Koruma

Paylaşılan bir Toolbox kullanıldığında, bir yönetici Toolbox için bir parola oluşturabilir ve çalışma grubu için izinleri ve tercihleri ayarlayabilir. Erişimi kısıtlamak ve ortak tercihler ayarlamak bir çalışma grubu için tutarlı Toolbox verisi sağlar.
