Bir görünümde çizimler için yer paylaşımı yaparak döndürülmüş bir kesit görünümü oluşturabilirsiniz.
Bir Federde Tam Daire Radyusu ile Döndürülmüş Kesit Görünümü
Bu örnekte, federin kısmi kesit görünümünü göstermek amaçlanmıştır. Federin en kesitinin nasıl olduğunu göstermek için, manuel olarak bir çizim oluşturursunuz ve alan tarama uygularsınız.
|
Orijinal parça
|
|
|
Görünümde paralel çizgiler çizin.
Çizimin parça ile parametrik olarak değişmemesi için görünüme çift tıklayarak görünüm odağını kilitleyin. Görünümde çizim yaptığınızdan emin olmak için, çalışma sayfasına değil, görünüme çift tıkladığınızdan emin olun.
|
|
|
Çizgilerden birini federin kenarına dik ilişkiyle sınırlandırın.
|
|
|
Çizime bir teğet yay, spline ve ölçümlendirmeler ekleyin. Çizimi tam tanımlı yapmanız gerekmez. Ölçümlendirmeler çizim boyutunu tanımlar ve çizimi parçayla sınırlar.
|
|
|
Detaylandırmaları Gizle/Göster
 öğesine (Detaylandırmalar araç çubuğu) tıklayarak ölçümlendirmeleri gizleyin.
|
|
Alanı Tara/Doldur
 öğesine (Detaylandırma araç çubuğu) tıklayarak çapraz çizgi ekleyin. |
|
Kopmuş Görünümler ile Döndürülmüş Kesit Görünümü
Kopuk bir görünümü bir veya daha fazla kesit görünümü ile birleştirerek döndürülmüş bir kesit görünümü oluşturabilirsiniz.
Resimler D & M Education, LLC sayesinde sunulmuştur.
| Kesit görünümünü oluşturun ve kopuk görünümle hizalandırın. |
|
| Kesit yapmak için kaynak görünümü olarak kullandığınız görünümü gizleyin veya teknik resim çalışma sayfasının dışına taşıyın. Daha fazla bilgi için bkz. Görünümleri Gizleme ve Gösterme.
|
|

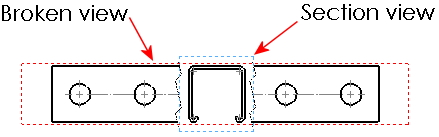

| Satır sonu Boşluk boyutu'nu kesit görünümünü barındıracak kadar büyük yapın. |
|
| Kesit görünümünü boşluğa sürükleyerek, kopuk görünümde üst üste binmiş yapın. |
|
