Bağlantı Elemanı Montajları için DimXpert Detaylandırmalarının Otomatik Olarak Oluşturulması

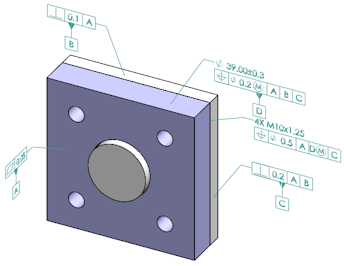

Sabit veya yüzen bir bağlantı elemanı montajının iki bileşeninden birini otomatik olarak detaylandırmak için DimXpert'i kullanabilirsiniz.

Kaynak bileşenle başlayarak detaylandırmaları, gerekli toleransları hesaplamak için ASME Y14.5'te belirtilen şekilde sabit ve yüzey bağlantı elemanları formülleri kullanılarak hedef bileşende detaylandırmalar oluşturmak için kullanılır.

Sabit veya yüzen bir bağlantı elemanı montajının iki bileşeninden birini otomatik olarak detaylandırmak üzere DimXpert'i kullanmak için:

Araçlar > DimXpert > Otomatik Birleştirme Toleransı öğesine tıklayın.

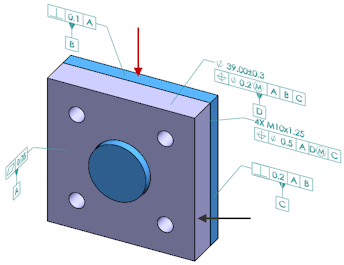

Kaynak alanında, kaynak bileşeni (kırmızı ok) seçin.
Hedef alanında, hedef bileşeni (siyah ok) seçin.

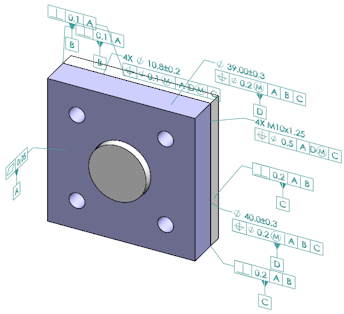

öğesine tıklayın.
