Aynalanmış veya türetilmiş bir parça oluşturduğunuzu, orijinal parçanın çizimini ve unsur ölçümlendirmelerini alabilirsiniz. Bu referans verilmiş ölçümlendirmeleri, aynalanmış veya türetilmiş parçadan oluşturulan teknik resimlere ekleyebilirsiniz.
Bir parçayı aynalarken veya türetirken ölçümlendirmeleri almak için, Parça Ekle PropertyManager'da Model ölçümlendirmeleri'ni seçin.
|
| Çizim ölçümlendirmesini gösteren orijinal parça |
|

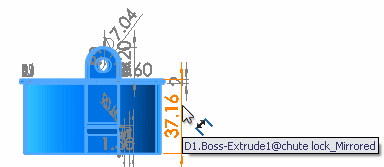

| Alınan ölçümlendirmeleri gösteren aynalanmış parça |
|

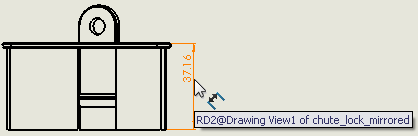

| Aynalanmış parçaya dayanan teknik resim |
