Model, modele göre ve önceden belirlenmiş teknik resim görünümlerini, aynalama bileşenleri oluşturmadan ayna görünümleri olarak görüntüleyebilirsiniz. Yansıtılmış ve diğer türetilmiş görünümler, üst görünümlerinden ayna durumunu kullanır.
|

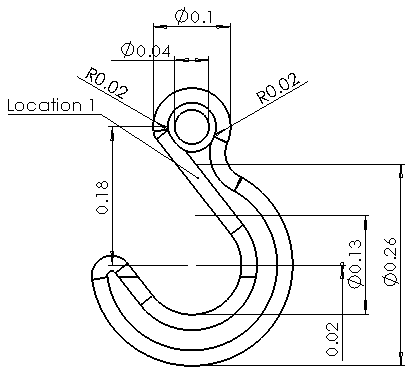

| Orijinal görünüm |
|

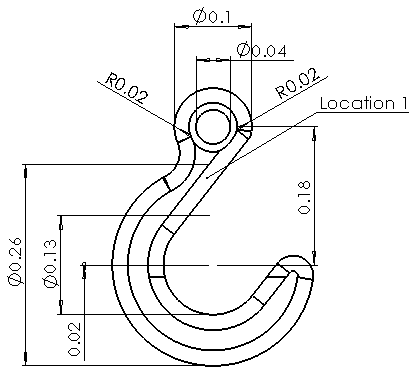

| Ayna görünümü |
Teknik resim görünümlerini aynalamak için:
- Teknik resimde bir model, modele göre veya önceden belirlenmiş teknik resim görünümü seçin.
- PropertyManager'da, Oryantasyon altında Ayna görünümü öğesini seçin.
-
Ayna görünümü altında, Yatay veya Dikey seçeneğini belirleyin.
-
öğesine tıklayın.
