Seçim İçerik Haritaları

Seçim içerik haritaları, geçerli seçimin bağlam tabanlı bir görünümüdür. Bunlar, ilgili elemanları seçilen objeden montaj ya da parçanın üst seviyesine doğru hiyerarşik ağaçta baştan sona gösterir.

İçerik haritaları, grafik alanında seçim yapmanızı ve o seçimi öğenin bağlam tabanlı sunumu üzerinden geliştirmenizi sağlar. Örneğin montajda bir yüz seçtiğinizde, yüzün ait olduğu bileşenin tüm montaj ilişkilerini görebilirsiniz. SOLIDWORKS 2016 öncesinde montaj ilişkilerini görmek için bileşene sağ tıklamak ya da bileşeni FeatureManager tasarım ağacında bulmak ve montaj ilişkileri klasörünü açmak zorundaydınız.

İçerik haritaları, objelerin seçtiğiniz öğeden üst seviye belgeye kadar tüm hiyerarşik zincirine erişim sağlar. Ek olarak içerik haritaları, bir unsurun altındaki çizim ya da bir bileşenin montaj ilişkileri gibi, içerik haritalarındaki objelere bitişik olan ortak seçimlere erişim sağlar.

İçerik haritaları, aşağıdakileri göstermeleri nedeniyle montaj ilişkileri ile kullanıldıklarında yararlı olur:

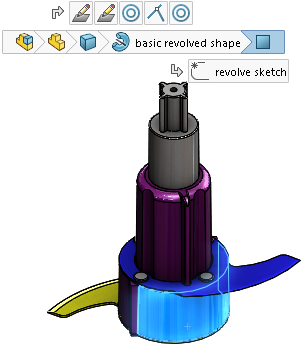

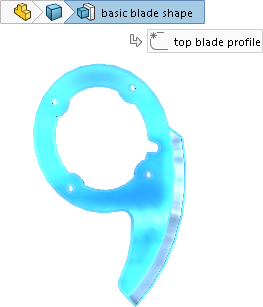

Parçadaki içerik haritaları	Montajdaki içerik haritaları

Bu özellikler, FeatureManager tasarım ağacını gizlemenizi sağlar fakat yine de tipik olarak FeatureManager tasarım ağacını kullanarak yaptığınız seçimleri yaparsınız.

İçerik haritaları, parça ve montajlar için kullanılabilir. İçerik haritaları varsayılan olarak etkinleştirilir ve aşağıdakilerden birini seçtiğinizde, grafik alanının sol üst köşesinde belirir:

• Grafik alanında bir obje.
• FeatureManager tasarım ağacında bir düğüm.

İçerik haritaları, bir PropertyManager görüntülendiğinde, grafik alanında bir detaylandırma ya da ölçümlendirme seçtiğinizde ya da birden çok obje seçtiğinizde görünmez.

İçerik haritaları, FeatureManager tasarım ağacından sahip olduğunuz araçlara aynı erişimi sağlar.

İçerik haritaları daha iyi geri bildirime sahiptir. Fareyle öğelerin üzerine geldiğinizde içerik haritaları, yalnızca seçili yüz, kenar, tepe noktası, unsur veya gövde için geçerli olan montaj ilişkilerine ilişkin bilgileri görüntüler.

İçerik haritaları, objelerin pasifleştirme durumunu da gösterir.

İçerik haritalarını kaldırmak için:	Grafik alanında açık bir alana tıklayın ya da Esc tuşuna basın.
İçerik haritalarını kapatmak için:	Araçlar > Seçenekler > Sistem Seçenekleri > Görüntüle öğesine tıklayın ve Seçince içerik haritalarını göster seçeneğinin işaretini kaldırın.
Bir seçimle ilgili olan araçlar içeren bir araç çubuğu görüntülemek için:	İçerik haritalarında bir öğeye tıklayın.
Bağlam araç çubuğunu ve bir kısayol menüsü görüntülemek için:	Öğeye sağ tıklayın.

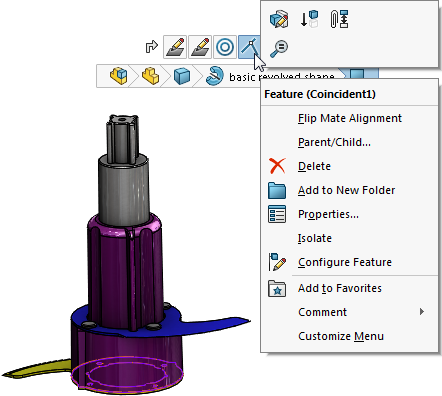

Bir montajdaki bir bileşenin montaj ilişkisinin bağlam araç çubuğunu ve kısayol menüsünü görüntülemek için:	Montaj ilişkisi içerik haritasına sağ tıklayın. Montaj ilişkileri detaylarına erişim, bir tasarımın belirli elemanları ile ilgili montaj ilişkilerini sorgulamanızı ve anlamanızı kolaylaştırır. Bir montaj ilişkisi seçtiğinizde, montaj ilişkisinin adı araç ipucunda görünür ve montaj ilişkisi grafik alanında vurgulanır. Bu, FeatureManager tasarım aracında bir bileşene sağ tıkladığınızda ve Montaj İlişkilerini Göster penceresini açmak için Montaj İlişkilerini Göster'e tıkladığınızda kullanılabilir olan aynı bilgileri sağlar.
Bir araç ipucu görmek ve ilgili unsuru grafik alanında vurgulamak için:	İmleci bir içerik haritası üzerine götürün.

Bir içerik haritasına tıkladığınızda, yalnızca objeyle ilişkilendirilen montaj ilişkileri görüntülenir.
