Unsur bağımlılıklarını hızlıca görüntülemek için FeatureManager tasarım ağacında öğeler arasındaki grafik ilişkilerini görüntüleyebilirsiniz.

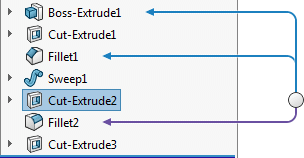

Dinamik Referans Görselleştirme, FeatureManager tasarım ağacında öğeler arasındaki üst ve alt öğe ilişkilerini görüntülemenize izin verir. FeatureManager tasarım ağacında bir unsurun üzerine geldiğinizde ilişkileri gösteren oklar görünür. Üst öğe ve alt öğe ilişkileri, çakışan metin ve çizgilerin önleneceği şekilde geliştirilmiştir. Mavi oklar üst öğe ilişkilerini gösterir. Mor oklar, alt öğe ilişkilerini gösterir.
Bir unsur genişletilmediği için referans gösterilemiyorsa ok bu referansı içeren unsuru gösterir ve gerçek referans okun sağındaki metin kutusunda görünür.
Oklar, üst öğe ve alt öğe ilişkilerini görüntülemekte olduğunuz unsuru belirtmek için daireden başlar.
|
|
| Tüm referanslar görünür |
Bir referans gizli |
Dinamik referans görselleştirme varsayılan olarak devre dışıdır.
Dinamik referans görselleştirmeyi açmak için:
- FeatureManager tasarım ağacında, ilk öğeye (parça veya montaj) sağ tıklayın.
- Aşağıdakilerden birine ya da her ikisine tıklayın:
- Dinamik Referans Görselleştirme (Üst Öğe)
- Dinamik Referans Görselleştirme (Alt Öğe)
Montajlarda, herhangi bir seviyede dinamik referans görselleştirmeyi açar ya da kapatırsanız değişiklik tüm montajı etkiler.
