Spline'lara Eğrilik Denetlemesi Ekleme

Eğrilik denetlemesi eklemek için:

  1. Çizimi Düzenle modunda, bir spline seçin.
  2. Yeni bir eğrilik denetlemesi imleci görüntülemek için Eğrilik Denetlemesi Ekle'yi Tool_Add_Curvature_Control_Spline_Tools.gif (Spline Araçları araç çubuğu) veya Araçlar > Spline Araçları > Eğrilik Denetlemesi Ekle öğesini tıklayın.
  3. Tutamacı konumlandırmak için sürükleyin.

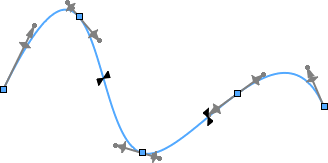

    Eğrilik denetlemesi imlecini sürüklediğinizde ve kenarları değiştirdiğinde, bir bükülme noktasından geçtiğinizi belirtir. Bükülme noktalarını görüntülemek için sağ tıklayın ve Bükülme Noktalarını Göster Tool_Show_Inflection_Points_Spline_Tools.gif öğesini seçin.
  4. Tutamacı konumlandırmak için tıklayın.
  5. Eğrilik denetlemesi imlecinin topunu seçin ve eğriliğin yarıçapını ayarlamak için vektör tutamacı boyunca bir yönde sürükleyin.
    Video: Eğrilik Denetlemesi Ekleme
  6. PM_OK.gif öğesine tıklayın.
