3B Geometri Yüzeylerinde Çizim Ötelemeleri Oluşturma

3B model kenarlarını ve bir 3B çizimdeki model yüzlerini ötelemek için Yüzey Üzerinde Ötele aracını kullanabilirsiniz.

Önceden, bir kenarı ötelemek için fazladan unsurlar oluşturmanız gerekiyordu.

3B geometri yüzeylerinde çizim ötelemeleri oluşturmak için:

  1. Bir 3B model açın.
  2. Yüzey Üzerinde Ötele/>(Çizim araç çubuğu) veya Araçlar > Çizim Araçları > Yüzey Üzerinde Ötele öğesine tıklayın.

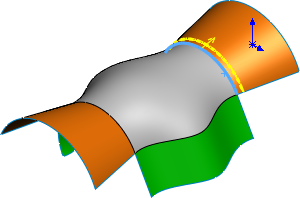

  3. Grafik alanında, Yüzey-Loft4 kenarını gösterilen şekilde seçin.

  4. PropertyManager'da:
    1. Öteleme Uzaklığı öğesini 10 değerine ayarlayın.
    2. Tersine seçeneğini belirleyin.
      Obje, karşıt yüz üzerine yansıtılır.
      Tersine seçeneğini yalnızca seçili kenar, aynı gövdeye ait yüzlere bağlı olduğunda kullanabilirsiniz.


  5. Yüzey-Loft5 ve Yüzey-Loft3'ün iç kenarlarını seçin.
  6. öğesine tıklayın.

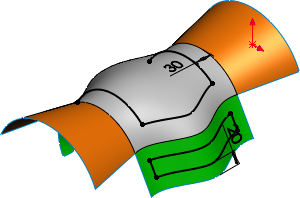

  7. Üç kenarın ölçümlendirme değerine çift tıklayın ve ölçümlendirme giriş değeri kutusuna 30 yazın.


  8. Yüzey Üzerinde Ötele öğesine tıklayın.
  9. PropertyManager'da:

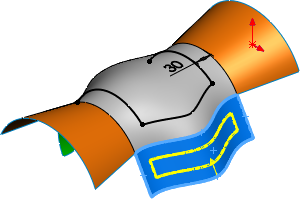

    1. Grafik alanında Yüzey-Loft5 öğesine tıklayın.
    2. Öteleme Uzaklığı öğesini 20 değerine ayarlayın.
    3. öğesine tıklayın.
    Yüzey-Loft5'in tüm kenarları ötelenir.
