Köşe Kırpması Oluşturma

Köşe Kırp aracı, bir kenar veya yüzdeki yassılaştırılmış sac levha parçasına malzeme ekler veya malzemeyi keser.

Bir köşe kırpma oluşturmak için:

  1. Bir sac levha parçası oluşturun.
  2. Köşe Kırp Tool_Corner_Trim_Sheet_Metal.gif (Sac Levha araç çubuğu) veya Ekle > Sac Levha > Köşe Kırp öğesine tıklayın.
  3. Köşe Kırp PropertyManager'ında, Kabartma Seçenekleri altında aşağıdaki seçenekleri ayarlayın:
    1. Köşe kenarları için kenarlar seçin.
    2. Tüm köşeleri topla öğesine tıklayın.
    3. Kabartma Tipi için bir değer seçin.
    4. Büküm çizgileri üzerinde ortalanmış öğesini seçin veya işareti kaldırın.
    5. Yarıçap veya Taraf uzunluğu için bir değer ayarlayın.
    6. Bir değer belirtmek üzere Kalınlığa oran'ı seçin.
    7. Büküme teğet öğesini seçin.
    8. Filtrelenmiş köşeler ekle öğesini seçerek Yarıçap PM_Radius.gif için bir değer belirleyin.
  4. öğesine tıklayın.

Yassılaştırılmış Parçalarda Malzeme Ekleme veya Çıkarma

Yassılaştırılmış parçadan malzeme çıkarmak veya malzeme eklemek için:

  1. Köşe Kırp PropertyManager'ında, Köşe Kırma Seçenekleri altında aşağıdaki seçenekleri ayarlayın:
    1. Köşe Kenarları ve/veya Flanş Yüzleri PM_parameters.gif öğesini seçin.

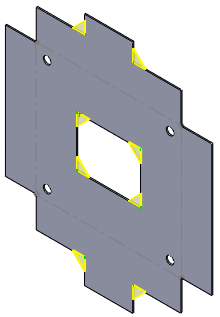

    2. Tüm köşeleri topla öğesine tıklayın.
      Tüm köşeleri topla yalnızca yassılaştırılmış durumda kullanılabilir.

    3. Yalnızca iç köşeler öğesini seçin veya işareti kaldırın.
    4. Bir Kırma tipi seçin: Pah PM_shm_Chamfer.gif veya Radyus PM_shm_Fillet.gif.
    5. Uzaklık (Pah) veya Yarıçap PM_Radius.gif (Radyus) için bir değer ayarlayın.
  2. PM_OK.gif öğesine tıklayın.

    1. Dış köşe: malzeme kes

    2. İç köşe: malzeme ekle
