Montaj Bileşenlerinin Karşı Taraf Versiyonlarını Oluşturma

Montajlarda, bir bileşeni aynaladığınızda, bileşenin düzlem etrafında simetrik olarak konumlandırılmış bir karşı taraf versiyonunu oluşturabilirsiniz.

Bir karşı taraf versiyonu oluşturmak asimetrik bileşenlerin gerçek bir aynası ile sonuçlanır. Karşı taraf versiyonunu yeni bir dosyaya veya çekirdek bileşen dosyasına türetilmiş konfigürasyon olarak kaydedebilirsiniz.

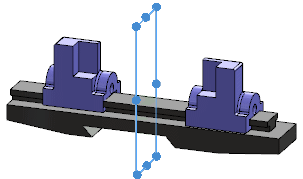

Aynalama öncesi

Aynalama sonrası

Karşı taraf versiyonu oluşturmak için:

1. Açık bir montaj belgesinde Doğrusal Bileşen Çoğaltma > Bileşen Aynalama (Montaj araç çubuğu) veya Ekle > Bileşen Aynalama öğesine tıklayın.
2. PropertyManager'ın 1. Adım: Seçimler sayfasında:
   1. Aynalama düzlemi için aynalanacak bir düzlem veya düzlemsel yüz seçin.
   2. Aynalanacak Bileşenler için bir veya birden fazla bileşen seçin.
   3. İleri'ye tıklayın.
3. PropertyManager'ın Adım2: Oryantasyon Ayarla sayfasında:
   1. Bileşenleri Yönlendir altında, karşı taraf versiyonunu oluşturmak istediğiniz bir bileşeni seçin.
   2. Ters ele göre versiyon oluştur öğesine tıklayın.
      Ctrl tuşunu basılı tutun ve aynalanacak bileşenleri tasarlamak için listedeki öğelere tıklayın.
      Karşı taraf versiyonu oluşturduğunuzu belirtmek için bileşenin yanında simgesi görüntülenir.

      Bir alt montajı aynaladığınızda, bazı bileşenlerin kopyalanmasını, diğerlerinin ise karşı taraf versiyonlarının oluşturulmasını belirtebilirsiniz. Alt montajı seçin ve simgesine tıklayın. Ardından kopyalamak istediğiniz bileşenleri seçin ve simgesini temizlemek için öğesine tıklayın. Örneğin, bu alt montaj ve onun iki bileşeni için karşı taraf versiyonları oluşturulacak. Orta bileşen için bir kopya oluşturulacak.


   3. Esnek bir alt montajın karşı taraf versiyonunu oluşturuyorsanız ve karşı taraf versiyonuyla çekirdek alt montaj arasında hareketlerin eşitlenmesini istiyorsanız Esnek alt montaj bileşenlerinin hareketini senkronize et öğesini seçin.
      Kilit kaplaması ters ele göre versiyonun çekirdek esnek alt montajla eşitlendiğini gösterir.
   4. İleri'ye tıklayın.
4. PropertyManager'ın 3. Adım: Ters El sayfasında:
   1. Listelenen tüm bileşenleri kaydetmek için bir format seçin:
      • Mevcut dosyalarda yeni türetilmiş konfigürasyon oluştur
      • Yeni dosya oluştur
   2. Yeni dosya veya konfigürasyon için bir adlandırma kuralı belirtin.
      Orijinal ada bir önek veya sonek ekleyebilir veya bir özel ad girebilirsiniz. Yeni dosyalar oluşturuyorsanız mevcut dosyalardan herhangi birini yeni karşı taraf bileşen dosyası ile değiştirilmek üzere seçebilirsiniz.
      Yeni dosyalar oluşturuyorsanız şunları da yapabilirsiniz:

      • Yeni karşı taraf bileşen dosyası ile çekirdek bileşen dosya arasındaki referansı koparın, böylece çekirdek bileşen üzerinde yaptığınız değişiklikler karşı taraf versiyonuna yayılmaz.
      • Yeni dosyaları, orijinal dosyalarla aynı klasörde depolamak yerine belirleyeceğiniz bir klasörde depolayın.
   3. Sonraki'ye tıklayın.
5. PropertyManager'ın son sayfasında:
   1. Aktar altında çekirdek alt montajdan, karşı taraf versiyonuna eklenmek üzere herhangi bir öğe kombinasyonu seçin.
   2. öğesine tıklayın.
   PropertyManager kapanır ve karşı taraf versiyonları oluşturulur. FeatureManager tasarım ağacına bir AynalamaBileşeni unsuru eklenir.
