Patlatılmış Görünümlere Rotasyonları Dahil Etme

Doğrusal sürüklenme içeren veya içermeyen bir bileşeni döndüren patlatılmış görünüm adımları oluşturabilirsiniz.

Bir montajda patlatılmış görünüm oluşturmak için Ekle > Patlatılmış Görünüm öğesine tıklayın.

Patlatılmış görünüm adımına bir döndürme dahil etmek için:

  1. PropertyManager açıkken patlatma adımında döndürülecek bileşenleri seçin.

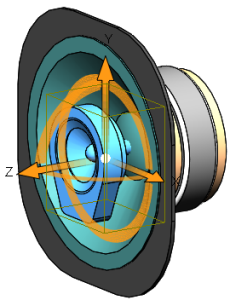

    Döndürme ve sürükleme tutamaçları görünür.

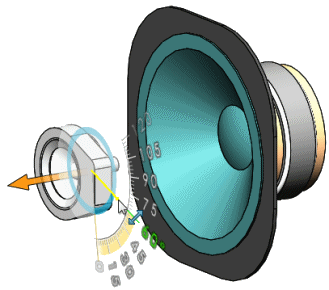

  2. Bir dönüş yönü tutamacını seçip istediğiniz konuma döndürün.
    Aynı patlatma adımına döndürme ve sürükleme dahil edebilirsiniz. Ayrıca, PropertyManager'da patlatma adımı sürüklenme uzaklığı ve döndürme açısı değerlerini de düzenleyebilirsiniz.

  3. Patlatma adımını tamamlamak için Tamamlandı öğesine tıklayın.

Rotasyonel Patlatılmış Adımları Görüntüleme

eDrawings yazılımında, SOLIDWORKS 2014 veya sonraki sürümleriyle oluşturulmuş montaj dosyalarına kaydedilen rotasyonel patlatma adımlarını görüntüleyebilirsiniz.

Ayrıca, doğrusal sürüklenmeli bir bileşeni döndüren patlatılmış adımlar da eDrawings yazılımında görüntülenebilir.
