Yapıştırmaları ve Sahneleri Görüntü Durumlarına Göre Kontrol Etme

Yapıştırmaların ve sahnelerin farklı örneklerini kullanmak için görüntü durumları tanımlayabilirsiniz.

Ayrıca, gün ışığı da dahil olmak üzere tüm ışık tipleri için ışık kaynakları da yapılandırabilirsiniz. Bu unsur, PhotoView 360 kullanılmasını gerektirir.

Yapıştırmaları ve sahneleri görüntü durumlarına göre kontrol etmek için:

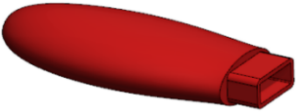

  1. Usb_drive1 adıyla bir flash sürücünün 3B modelini oluşturun.
  2. Flash sürücü muhafazasını usb_case1 olarak adlandırın.
  3. FeatureManager tasarım ağacında, usb_case1 öğesine sağ tıklayın ve Parçayı Aç seçeneğini belirleyin.

  4. Barcode adlı bir görüntü durumu ekleyip bu görüntü durumunu özelleştirin:
    1. FeatureManager tasarım ağacının en üstündeki simgesine tıklayın.
      Görüntü Bölmesi görüntülenir.

    2. Görüntü Bölmesi'ne sağ tıklayın ve Görüntü Durumu Ekle seçeneğini belirleyin.
    3. Üstte görüntülenen alan adı için Barcode yazın.
    4. DisplayManager sekmesini seçin.
    5. Yapıştırmaları Göster öğesine ve Yapıştırma Arşivini aç seçeneğine tıklayın.
    6. Görev Panosu'nda, Barcode yapıştırmasını Case_body öğesine sürükleyin.
      Yapıştırmayı sürükleyip bileşeninizin üzerine yerleştirdiğinizde, yapıştırma üzerinde bir manipülatör görünür. Manipülatörü kullanarak yapıştırmanın yönünü ve hizasını değiştirebilirsiniz.
    7. Yapıştırmalar PropertyManager'ındaki Görüntü Durumları altında, Bu görüntü durumu'nu seçin ve öğesine tıklayın.
    8. Grafik alanında, sağ tıklayıp Sahneyi Düzenle öğesine tıklayın.
    9. Görev Panosu'nda Sunum Sahneleri öğesine tıklayın ve Mutfak Arka Plan sahnesini grafik alanına sürükleyin.
    10. öğesine tıklayın.

  5. Designed_with_SOLIDWORKS adlı bir başka görüntü durumu ekleyip bu görüntü durumunu özelleştirin.
    1. Görüntü Bölmesi'ne sağ tıklayın ve Görüntü Durumu Ekle seçeneğini belirleyin.
    2. Üstte görünen alanın adı için Designed_with_SOLIDWORKS yazın.
    3. DisplayManager'da barcode1 öğesine sağ tıklayın ve Sil seçeneğini belirleyin.
    4. Yapıştırmalar PropertyManager'ında Yapıştırma Arşivini aç seçeneğine tıklayın.
    5. Görev Panosu'nda SOLIDWORKS ile Tasarlanmıştır yapıştırmasını Case_body öğesine sürükleyin.
    6. Yapıştırmalar PropertyManager'ındaki Görüntü Durumları altında, Bu görüntü durumu'nu seçin ve öğesine tıklayın.

    7. Grafik alanında, sağ tıklayıp Sahneyi Düzenle öğesine tıklayın.
    8. Görev Panosu'nda Sunum Sahneleri öğesine tıklayın ve Fabrika Arka Plan sahnesini grafik alanına sürükleyin.
    9. öğesine tıklayın.
  6. Görüntü durumlarını değiştirmek için ConfigurationManager sekmesindeki Görüntü Durumları altında, Barcode ve Designed_with_SOLIDWORKS öğesine çift tıklayın.
  7. İşleme Araçları CommandManager'ında Görüntü Durumu Hedefi öğesine tıklayın.
    Görüntü Durumu Hedefi iletişim kutusu görünür.
    Görüntü durumlarını değiştirdiğinizde etkin görüntü durumu, Görüntü Durumu Hedefi iletişim kutusunda seçilir. Etkin görüntü durumundaki yapıştırmaları ve sahneleri silmek ya da özelleştirmek için kullanışlıdır.
