Simetrik Açısal Ölçümlendirmeler Oluşturma

Her seferinde merkez çizgiyi seçmeden yarım ve tam simetrik açısal ölçümlendirmeler oluşturabilirsiniz.

Bu tip ölçümlendirme, çok sayıda açılı ölçümlendirme veya tam açılı ölçümlendirme görünümleri gerektiren döndürülmüş geometri için çizimler oluştururken yararlıdır.

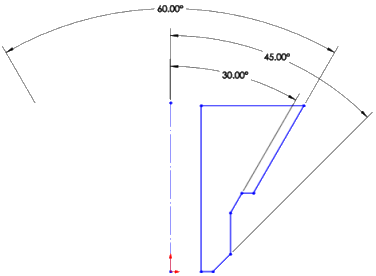

Çok sayıda yarım açılı ve tek bir tam açılı ölçümlendirmeler

Simetrik bir açısal ölçümlendirme oluşturmak için:

1. Merkez çizgisi ve çizgiler veya noktalar olan bir çizimde Akıllı Ölçümlendirme (Ölçümlendirmeler/İlişkiler araç çubuğu) veya Araçlar > Ölçümlendirmeler > Akıllı öğesine tıklayın.
2. Merkez çizgisini ve paralel olmayan bir çizgiyi seçin.
3. Yarım açılı bir ölçümlendirme oluşturmak için imleci istenen konuma taşıyın. Tam açılı bir ölçümlendirme oluşturmak için Shift tuşunu basılı tutun.

   İmleç, merkez çizgisini kullanarak çok sayıda açılı ölçümlendirmeyi yerleştirebileceğinizi göstermek üzere değişir.
