Bu örnekte, montajdaki bir zeminde iki tren hattını bağlamak için manyetik montaj ilişkileri kullanılmaktadır.
Bu örnekteki adımlar şöyledir:
- Bir zemin düzlemi (yer) oluşturma.
- İlk (düz) tren hattına bir bağlantı noktası ekleme.
- İkinci (eğri eksenli) tren hattına bir bağlantı noktası ekleme.
- Hatları montaja ekleme ve bunları iliştirmek için manyetik montaj ilişkileri kullanma.
- Zemin düzlemini oluşturmak için zemin montajı grafik alanında açıkken
öğesine tıklayın.

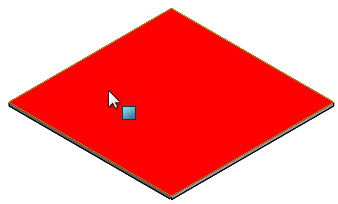

- Grafik alanında, Zemin Düzlemi'nin üst yüzüne tıklayın.
öğesine tıklayın.- İlk hatta bir bağlantı noktası eklemek için düz tren hattı grafik alanında açıkken
öğesine tıklayın.

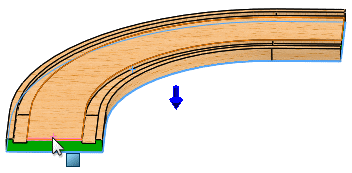

- Grafik alanında, Zemin Düzlemi için gösterilen yüze tıklayın.
- Bağlantı Noktaları altında Bağlantı noktası için gösterilen kenarı seçin.
Bir doğrusal kenar seçtiğinizde orta nokta seçilir.

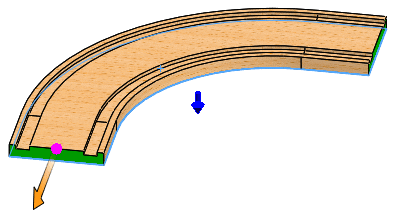

- Bağlantı yönü için gösterilen yüzü seçin.
- Bağlayıcı Ekle seçeneğine tıklayın.
- öğesine tıklayın.
FeatureManager tasarım ağacı, Zemin Düzlemi ve Bağlantı Elemanı1'i içeren Yayımlanmış Referanslar'ı içerecek şekilde güncellenir.
- İkinci hatta bir bağlantı noktası eklemek için eğri eksenli tren hattı grafik alanında açıkken öğesine tıklayın.

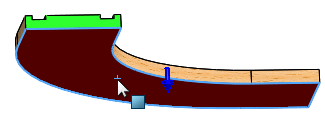

- Grafik alanında, Zemin Düzlemi için gösterilen yüze tıklayın.

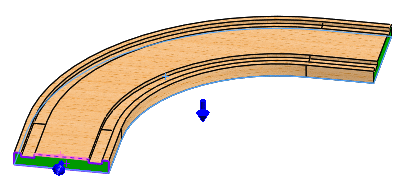

- Bağlantı Noktaları altında Bağlantı noktası için gösterilen kenarı seçin.
- Bağlantı yönü için gösterilen yüzü seçin.
- Bağlayıcı Ekle seçeneğine tıklayın.
- öğesine tıklayın.
FeatureManager tasarım ağacı, Zemin Düzlemi ve Bağlantı Elemanı1'i içeren Yayımlanmış Referanslar'ı içerecek şekilde güncellenir.
- Varlıkları montaja eklemek için zemin montajı grafik alanında açıkken Bileşen Ekle
(Montaj araç çubuğu) öğesine veya seçeneğine tıklayın.

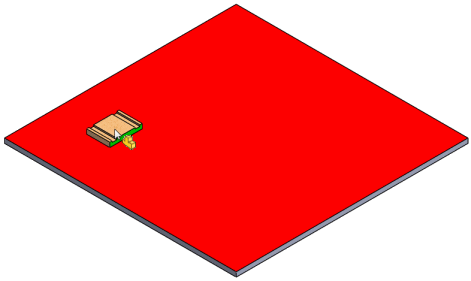

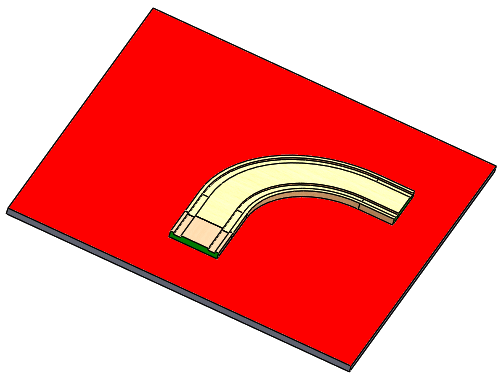

- PropertyManager'daki Belgeleri aç alanında, düz hattı seçin ve imleci, iliştirilen hatla birlikte şekilde gösterildiği gibi grafik alanına sürükleyin.
- Hattı zemine yerleştirmek için tıklayın.
Zemin montaj ilişkileri eklendiğinden, hatla zemin arasında montaj ilişkisi oluşturulur.

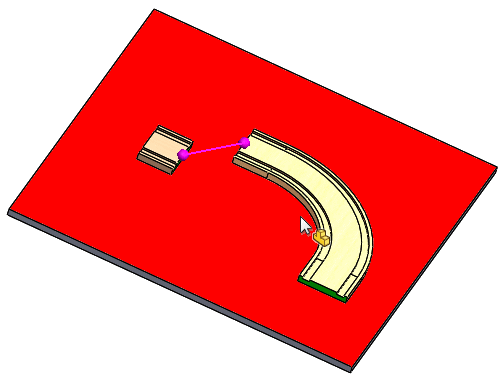

- PropertyManager'daki Belgeleri aç alanında, eğri eksenli hattı seçin ve imleci, iliştirilen hatla birlikte şekilde gösterildiği gibi grafik alanına sürükleyin ancak bırakmayın. Eğri eksenli hattı düz hatta doğru sürüklerken, eğri eksenli hat yaklaştıkça beliren manyetik montaj ilişkisi yakalama hattına dikkat edin.
- Eğri eksenli hattı, düz hattı yakalayacağı şekilde serbest bırakmak için tıklayın.
