Teknik resme bir çizim olarak (.bmp, .gif, .jpg, .jpeg, .tif ve .wmf dosya tipleri) resim ekleyebilirsiniz.
Bir teknik resme bir resim eklemek için:
-
Çizim Resmi
(Çizim araç çubuğu) veya öğesine tıklayın.
-
Aç iletişim kutusunda, bir resim dosyasına gözatın, ardından da Aç öğesine tıklayın.
-
Çizim Resmi PropertyManager'ında seçenekleri belirleyin ve
öğesine tıklayın.
Resimler, (0,0) koordinatları teknik resimde (0,0) konumunda (sol alt köşe) olacak şekilde eklenir.
- Resimleri grafik alanında sürükleyebilir ve yeniden boyutlandırabilirsiniz.
- Resimlerin konumunu, boyutunu, dönüşünü ve şeffaflığını Çizim Resmi PropertyManager'ında denetleyebilirsiniz.
- PropertyManager'ı açmak ve sürüklemeyi etkinleştirmek için, resmi çift tıklayın.

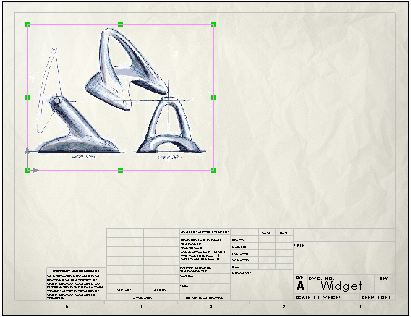

Örnek: Teknik Resimlerde Çizim Resmi Kullanma
