Balonları Kilitleyerek Balon Yeniden Numaralandırmasını Engelleme

Otomatik Numaralandırmayı Engelle seçeneği, kalan balonların ayarlamasını ve numaralandırmasını etkilemeden balon ekleyip kaldırmanıza olanak sağlar.

Karakteristik silerek veya ekleyerek bir SOLIDWORKS Inspection projesini revize ettiğinizde yazılım, varsayılan olarak belgedeki balonları yeniden numaralandırır. Saat yönünde veya saat yönünün tersine bir sıralama düzeni belirttiyseniz bu düzen, balonlar yeniden numaralandırıldığında korunur.

Örneğin, balon 3 ile gösterilen karakteristiği kaldırırsınız bir sonraki karakteristik balon 3 olarak yeniden numaralandırılır. Denetleme raporunun sürümüne bağlı olarak, ölçülecek unsurlar farklıdır. Bu durum, karışıklığa ve maliyetli hatalara yol açabilir.

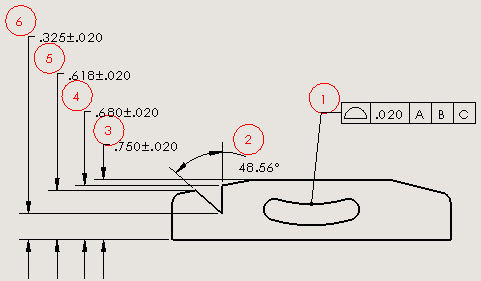

Orijinal balon numaralandırması
Karakteristik 3 kaldırıldıktan sonra yeniden numaralandırılmış balonlar

Bu davranışı, Otomatik Yeniden Numaralandırmayı Engelle seçeneğini kullanarak geçersiz kılabilirsiniz. Otomatik yeniden numaralandırma ne zaman kullanılmalıdır?

  • Bir balonu kaldırırsanız balonun numarası, diğer balon numaralarını etkilemeden sıradan kaldırılır.
  • Yeni karakteristikler eklerseniz bunlar da balon numarası sırasının sonuna eklenir.

Balon yeniden numaralandırmasını engellemek için:

  1. Yeni Denetleme Projesi (SOLIDWORKS Inspection CommandManager) öğesine tıklayın.
  2. Bir proje şablonu seçin.
  3. Genel Ayarlar sayfasında, Karakteristik Bilgisi altında Otomatik Yeniden Numaralandırmayı Engelle seçeneğini belirleyin ve öğesine tıklayın.
  4. Bir balonu kaldırmak için aşağıdakilerden birini yapın:
    • Karakteristik Ağacı öğesinde balonu seçin. Özellikler altında, Seçili onay kutusunun işaretini kaldırın.

      Karakteristik artık denetleme için seçili değildir; ancak, balon numarası karakteristikle ilişkilendirilmiş durumda kalır.

      Bu yöntemi kullandığınızda gerekirse onay kutusunu yeniden seçerek balonu geri yükleyebilirsiniz.
    • Grafik alanında balon ile ilişkilendirilen karakteri silin, ardından Denetleme Projesini Güncelle seçeneğine tıklayın.

    Yazılım, balon numarasını sıradan kaldırırken kalan balonların orijinal numaralandırmasını korur.

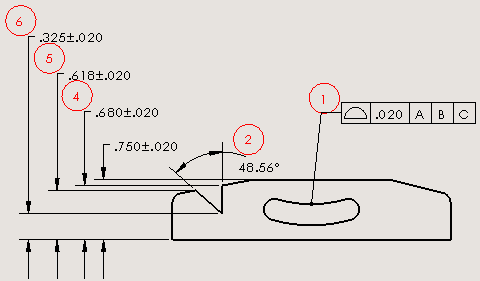

    Orijinal balon numaralandırması korunmuş
