Bölgeleri Önizleme ve Kaldırma

Bu örnek, size, Kesişim aracının önizleme seçeneklerini her yönüyle açıklamaktadır.

1. Bir açık parça ile, Kesişim öğesine (Unsurlar araç çubuğu) ya da Ekle > Unsurlar > Kesişim öğesine tıklayın.

2. PropertyManager'da aşağıdakileri yapın:
   1. Açılır FeatureManager tasarım ağacından, Kesişim için Katı Gövdeler, Yüzeyler veya Düzlemler için Kabuk 1, Extrude-Thin1 ve Extrude-Thin2 öğesini seçin.
   2. İkisini de Oluştur'a ve Kesişim'e tıklayın.
   Yazılım, Bölge Listesi'ni doldurur.
3. Önizleme Seçenekleri altında, Eklenen ve dışarıda bırakılan bölgeleri göster'e tıklayın.

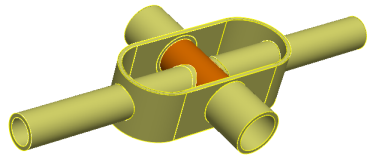

4. Grafik alanında, bir iç boru seçin.

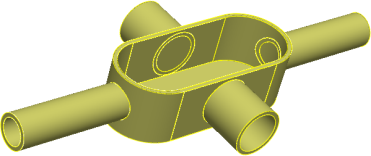

   Vurgulanan boru önizlemeden kaldırılır. Boruya karşılık gelen bölge, Bölge Listesi'nde de seçilir.

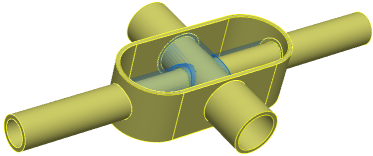

5. Bölge Listesi içinde, Bölge 14 ve Bölge 15 öğesini seçin.

   Borular, önizlemede vurgulanır.

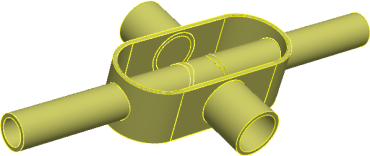

6. Grafik alanında, önizlemede kayboluncaya kadar, kabuk içindeki tüm boruları seçin.

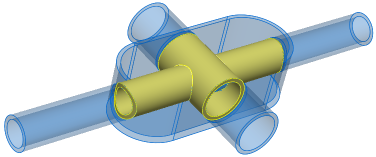

7. PropertyManager'da Önizleme Seçenekleri altında, Dışarıda bırakılan bölgeleri göster'e tıklayın.



8. Eklenen ve dışarıda bırakılan bölgeleri göster'e tıklayın.



9. Seçimi Tersine Çevir'e tıklayın.

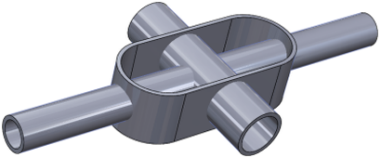

10. öğesine tıklayın.
