Eleman Belirtimlerini Ayarlama

Eleman belirtimlerini ayarlamak için:

  1. Yakın Taraf açılır penceresinde, üst elemanı seçerek etkinleştirin. Havşa'yı delik tipi olarak korumayı ancak bazı ayarları değiştirmeyi istersiniz.
  2. Eleman Belirtimi altında:
    1. Tip'te, Alyan Başlı Kör Vida'yı seçin.
    2. Boyut'ta, 1/4 değerini seçin.
      Yakın Taraf elemanının geçici önizlemesi güncellenir.

  3. Açılır pencerede, ikinci Yakın Taraf elemanı için öğesine, ardından Düz öğesine tıklayın.
    Bu elemana ilişkin belirtimleri değiştirmek istersiniz.
  4. Eleman Belirtimi altında:
    1. Tip'te, Vida Boşlukları'nı seçin.
    2. Boyut'ta, 1/4 değerini seçin.
    3. Özel boyutlandırma için Son Koşulu'nu Kör ve Derinlik öğesini 1 değerine ayarlayın.
      Önizleme, Düz elemana ilişkin derinliği ve değiştirilmiş boyutu göstermek üzere güncellenir.

      Açılır pencerelerde, elemanları sürükleyerek yeniden konumlandırabilirsiniz. Sürükleme işlemi başarısız bir elemana neden olursa bu eleman vurgulanır. Fareyle elemanın üzerine geldiğinizde bir hata mesajı görüntülenir.

      Uzak Taraf elemanı, Havşa olarak ayarlanır. Bunu, dişli bir eleman olacak şekilde değiştirmek istersiniz.

  5. Uzak Taraf açılır penceresinde, Uzak Taraf elemanı için öğesine, ardından Diş öğesine tıklayın.
  6. Eleman Belirtimi altında:
    1. Tip'te, Dişli delik'i seçin.
    2. Boyut'ta, 1/4-20 değerini seçin.

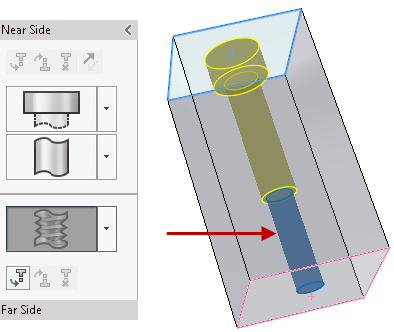

      Uzak Taraf elemanı, Sonraki Elemana Kadar son koşulundan dolayı orta Yakın Taraf elemanına kadar güncellenir.

      Gelişmiş delik unsurlarını, yeniden kullanmak üzere Sık Kullanılanlar olarak kaydedebilirsiniz. PropertyManager'daki Tip sekmesinin Sık Kullanılan bölümü altında, bir sık kullanılan gelişmiş deliği ekleyebilir, güncelleyebilir, silebilir, kaydedebilir veya yükleyebilirsiniz.

      Daha sonra, örnekleri oluşturup konumlandırırsınız.
