Bir Katı Parçayı Bir Sac Levha Parçasına Dönüştürme

Sac Levhaya Dönüştür komutu, bir katı parçayı bir sac levha parçasına dönüştürmek için gereken kalınlık, büküm ve ayrımları belirtmenizi sağlar.

1. Bir katı parçası oluşturun.

2. Sac Levhaya Dönüştür öğesine (Sac Levha araç çubuğu) veya Ekle > Sac Levha > Sac Levhaya Dönüştür öğesine tıklayın.
3. PropertyManager'da Sac Levha Ölçerleri altından bir ölçer tablosu kullanmak istiyorsanız seçenekleri ayarlayın:
   1. Ölçer tablosu kullan'ı seçin.
   2. Tablo Seç'te kullanılacak bir ölçer tablosu seçin veya Gözat'ı tıklayın ve bir ölçer tablosu bulun.
4. Sac Levha Parametreleri altında:
   1. Sac levha parçası için sabitlenmiş parça olarak bir yüz seçin.
   2. Sac levha kalınlığını ve varsayılan büküm yarıçapını ayarlayın.
   3. Başka bir Sac Levhaya Dönüştür unsuru için kullanmak amacıyla katı gövdeyi tutmak istiyorsanız Gövdeyi tut'u seçin. İşareti kaldırıldığında gövde Sac Levhaya Dönüştür unsuru tarafından tüketilir.
5. Büküm Kenarları altından bükümleri oluşturacak model kenarlarını seçin.
   Kenarları seçmeyi kolaylaştırmak için görüntü stilini Arka Kenarları Göster şeklinde değiştirin.
   Gereken ayrımlar otomatik olarak seçilir ve Ayrım Kenarları bulundu altında listelenir.

   PropertyManager'da Bilgileri göster'i seçtiyseniz grafik alanında büküm ve ayrım kenarlarına bilgiler iliştirilir. Büküm yarıçapını ve ayrım boşluklarını değiştirmek için bilgileri kullanabilirsiniz.



   Varsayılan değeri, büküm kenarını veya ayrım kenarını sağ tıklayıp Varsayılan Değeri Geri Al'ı seçerek geri yükleyebilirsiniz.
6. Köşe Varsayılanları altında ayrım seçeneklerini ayarlayın. Tek tek ayrımlar için seçenekleri ayarlayarak bu varsayılan ayarları geçersiz kılmak için:
   1. Ayrım Kenarları bulundu altından Bilgileri göster'i seçin.
   2. Grafik alanında, boşluk bilgisinde Varsayılan'ı tıklayın.

   3. Açılan pencerede ayrım seçenekleri ayarlayın.
   4. Grafik alanında sağ tıklayın ve Tamam'ı tıklayın.
7. Özel Büküm Payı altında bir Büküm Payı Tipi seçin ve değerini belirleyin.
8. Eklenen bükümler için kabartma kesimleri eklemek amacıyla kabartma kesimi tipini Otomatik Kabartma altından seçin. Dikdörtgen, Yırtık veya Dairesel.
   Yırtık

   kabartmaları, büküm eklemek için gereken minimum boyuttadır.Dikdörtgen veya Dairesel'i seçerseniz bir Kabartma Oranı belirtin.

9. öğesine tıklayın.

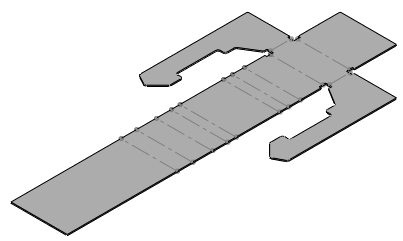

10. Parçayı, belirttiğiniz bükümleri ve ayrımları kullanarak yassılaştırmak için Yassılaştır'ı tıklayın (Sac Levha araç çubuğu).
