斜接法兰成 45°角的范例

示例 1

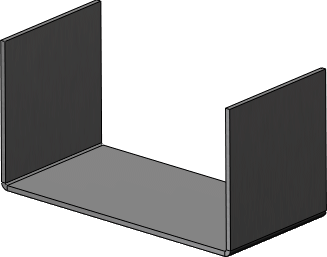

生成钣金零件。
选取边线系列开头终点旁的边线。
miter_flange_45_deg_2.gif miter_flange_45_deg_3.gif
正确 不正确
从斜接法兰生成草图。 草图基准面垂直于生成斜接法兰的第一条边线。

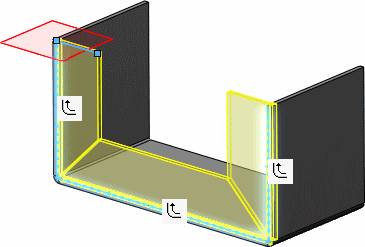

为斜接法兰连续选取边线。 在此范例中，先选取左垂直边线，然后选取水平边线，接着选取右垂直边线。

此外此外 Propagate.gif 选择与所选边线相切的所有边线。
斜接法兰完成。

示例 2

从斜接法兰生成草图。
为斜接法兰连续选取边线。
斜接法兰完成。
