文件属性 - 钣金

要打开此对话框：

打开零件、装配体或工程图后，单击 工具 > 选项 > 文档属性 > 钣金。

要显示平板型式的折弯线，请执行以下其中一项操作：

• 单击视图 > 隐藏/显示 > 草图。
• 在 FeatureManager 设计树中，展开 平板型式 和 平板型式(n) 。 右键单击 折弯线 ，然后单击 显示 。

零件和装配体的选项

简化折弯	拉直平板型式中的曲边。 当此复选框未选择时，复杂的边线仍位于平板型式中。 简化折弯已被选定 简化折弯已被清除
边角处理	在平板型式中应用平滑边线。
在特征生成多个钣金实体时生成多个平板型式	如果您使用特征在钣金零件中创建额外实体，则每个新实体都会获取一个钣金和平板型式特征。 该选项适用于使用 SOLIDWORKS 2013 之前版本创建的零件。否则多实体钣金零件中的每个实体都将拥有各自的平板型式。
在平展时显示成形工具冲程	在平板型式中显示成形工具及其方位草图。
在平展时显示成形工具冲程	在平板型式中显示成形工具的方位草图。
在平展时显示成形工具冲程	显示在平板型式中成形工具所在的成形工具中心线。
显示平展时的钣金角撑板轮廓	当您展平一个钣金零件时，将显示角撑板轮廓。
显示平展时的钣金角撑板中心	当您展平一个钣金零件时，将显示角撑板中心。

工程图选项

平板型式颜色	让您在平板型式中为实体选择颜色。您可以为以下实体选择颜色： 折弯线 - 向上 折弯线 - 向下 成形特征 折弯线 - 褶边 模型边线 平板型式草图颜色 边界框

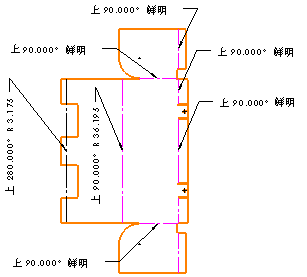

显示钣金折弯注释	在工程图中显示折弯注释。 在 样式 中选择折弯注释的位置。 您也可以用右键单击平板型式视图，单击 属性，然后选中或清除 显示钣金折弯注释。 如果您在折弯线上方或下方选择，则也可以在工程图文档中单独添加注释引线或同时向所有折弯注释添加注释引线。
显示固定面	显示在钣金零件的平板型式特征中所定义的固定面。 要查看固定面，平板型式视图必须包括折弯系数表。
显示纹理方向	显示在钣金零件的平板型式特征中所定义的纹理方向。 要查看纹理方向，平板型式视图必须包括折弯系数表。

新建钣金实体

您可定义默认行为，该行为控制钣金实体是否跟随 FeatureManager 设计树的钣金 文件夹中定义的参数。

选定后，这些选项将覆盖钣金文件夹参数。 在单一钣金实体 PropertyManagers 中，将选定相应的覆盖默认参数复选框。 清除所有选项后，所有各个实体钣金参数均由钣金文件夹中的设置驱动。
