在 草图图片 PropertyManager 的第二页上，您可以使用自动跟踪工具跟踪轮廓线或按颜色选择区域，以生成向量数据。 此工具将生成您可保存并编辑的草图。
使用此工具来转换：
- 公司标志
- 扫描的几何设计：
仅当自动跟踪工具作为插件启用时 草图图片 PropertyManager 的第二页才可用。 单击，然后在对话框中选择 自动跟踪。
从 PropertyManager 的第一页单击
，然后在第二页中应用这些参数以将光栅数据转换为向量数据：
跟踪设定
| |
选择工具
|
|
用于选择矩形区域
|
选取矩形区域。
|
|
用来选取手画线区域
|
通过跟踪连续直线和曲线来选取形状不规则的区域。
|
|
用于选择多边形区域
|
通过跟踪连续直线来选取多边形区域。
|
|
用于选择颜色
|
根据颜色选取区域。
|
|
|
|
表示使用 用来选取颜色 选择工具选择的颜色。 |
| |
开始跟踪
|
显示区域或颜色选择的结果。 |
预览设定
|
显示源图象
|
|
|
显示跟踪的几何
|
选取或消除以显示为转换所选定的跟踪几何体。 |
|
|
|

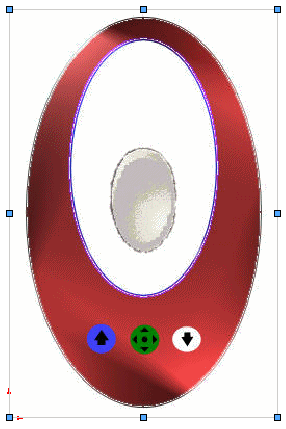

显示源图象 已选定 |
显示源图象 和 显示跟踪的几何体 已选定 |
|
|
显示源图象 已清除并且 显示跟踪的几何体 已选定 |
应用
跟踪几何体不会成为您可保存为 .sldprt 文件的 SOLIDWORKS 几何体，除非您退出 草图图片 PropertyManager。
