查看结果

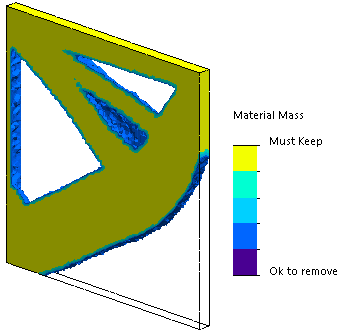

材料质量 PropertyManager 将绘制元素相对质量密度的等值图解。 具有较高质量密度的元素被视作是固体且它们必须保持在“优化”形状。 具有较低质量密度的元素被视作是软体且可被移除。 将显示下的滑块移动到最右的位置轻，将只绘制质量密度接近 1 的元素（必须保留）。 将滑块移动到最左的位置重，将绘制所有元素。 材料质量图解的颜色图表选项已设置为已为材料质量优化。 已从材料质量图解颜色范围中移除红色和绿色，有助于色盲用户查看图解。

滑块的默认位置将绘制相对质量密度大于 0.3 的所有元素的图解。板的其余质量（默认滑块位置）的测量值为 25.56 Kg，其等于原始质量 49.06 kg 的 52%。

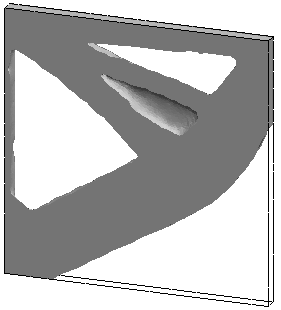

程序将创建优化形状的光顺曲面，这样最终设计就可以准备制造了。

要将光顺网格另存为新配置或新零件，请右键单击材料质量1（-材料质量），然后单击导出光顺网格。
