整體座標系統
預設的方向性輸入即為整體座標系統 (X、Y 和 Z),其係以平面 1 為基準,該平面 1 之原點位在零件或組合件的原點所在之處。平面 1 是 FeatureManager (特徵管理員) 設計樹狀結構中顯示的第一個平面,可設定不同的名稱。參考三度空間顯示出整體的 X、Y 和 Z 方向。

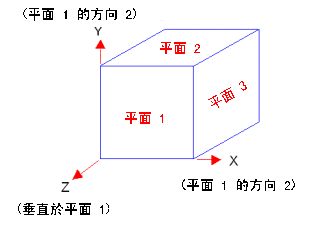

下圖繪示整體座標系統與平面 1、平面 2 及平面 3 間的關係。
其中 X 方向是平面 1 的方向 1,Y 是平面 1 的方向 2,而 Z 垂直於平面 1。

|

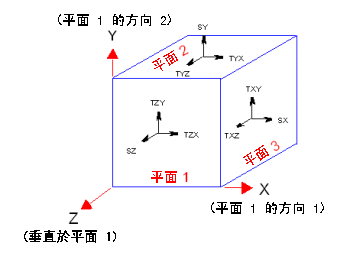

整體座標系統中的應力零組件
|

|

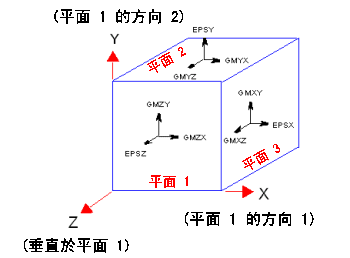

整體座標系統中的應變零組件
|
整體座標系統可顯示於任何繪圖,只要用右鍵按一下整體座標系統的圖示,並選擇基準軸即可。
局部座標系統
局部座標系統是整體座標系統以外的另一種座標系統。 您可以在任何所需的方向上指定拘束及負載。 例如您在定義圓柱面上的作用力時,可將其套用到徑向、周向或軸向方向。 在此情況下,您需要選擇一個軸作為參考幾何。
同樣的,如果您選擇球形面時,可選擇徑向、經度或緯度方向來套用拘束。
檢視結果時,亦可使用參考平面及參考軸。例如,您可以檢視圓柱面上於徑向方向上的應力。
使用參考平面及參考軸。 您可以使用參考平面及參考軸來定義正交材料屬性,或是套用方向性負載及拘束。
-
使用參考基準面。 參考基準面係定義 Cartesian 座標系統,如圖所示。

-
使用參考軸。 參考軸係定義圓柱座標系統,如圖所示。

詳細內容請參閱<負載及拘束>一節。
