矩形輸送管肘管幾何要求

矩形輸送管肘管草圖

• 右基準面上名為草圖1 的一張草圖。
• 從草圖原點產生的正方形或矩形，具有尺寸名為：
  • 高度@草圖1
  • 寬度@草圖1
  • 對正角度@草圖1 (必需的尺寸)

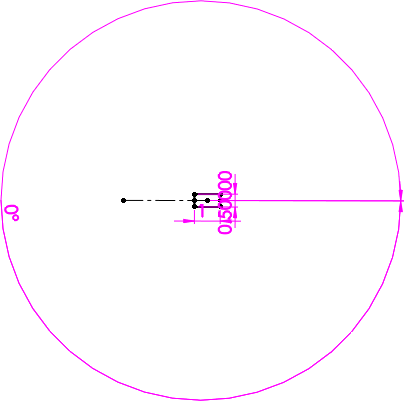

    高度@草圖1 = 0.50 寬度@草圖1 = 1

    對正角度@草圖1 = 0° (必需的尺寸) 以上影像代表水平彎折。

• 上基準面上名為肘狀弧的草圖具有尺寸名為：
  • 彎折半徑@肘狀弧 (必需的尺寸)
  • 彎折角度@肘狀弧 (必需的尺寸)
  肘狀弧必須在掃出特徵掃出-薄件1 產生之後產生。

  彎折半徑@肘狀弧 = 1.5 彎折角度@肘狀弧= 90°

  彎折半徑和彎折角度

• 名為草圖2 的連接點之草圖：
  • 右基準面上名為連接點1 的連接點屬性具有尺寸名為：
    • 深度@連接點1
    • 寬度@連接點1。
  • 前基準面上名為連接點2 的連接點屬性具有尺寸名為：
    • 深度@連接點2
    • 寬度@連接點2。

  草圖2： 連接點1和連接點2

掃出

上基準面上名為掃出-薄件1 的掃出特徵具有尺寸名為厚度@掃出-薄件1。
