線路設計組合件的工程圖

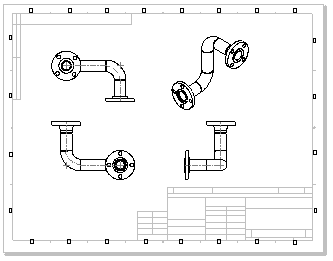

在路線次組合件的工程圖中,您可以用中心線型式顯示管路或軟管的路徑。

  • 如果路線的 3D 草圖在組合件文件中顯示,在您產生的任何新工程視圖中,路徑會自動顯示。
  • 如果草圖在組合件文件中隱藏,在新的工程視圖中,路徑會被隱藏。


在路線次組合件的工程圖中的零件表有特殊的要求。

在視圖中顯示路徑

要在視圖中顯示路徑:

  1. 展開此視圖的 FeatureManager(特徵管理員),再展開「路線」特徵。
  2. 用右鍵按一下 3D 草圖,然後選擇顯示
