磁性線 PropertyManager

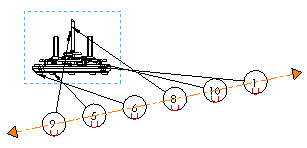

您可以使用磁性線來對正零件號球。

顯示磁性線 PropertyManager：

在工程圖中按一下 磁性線 Tool_magnetic_line_annotations.gif (「註記」工具列) 或 插入 > 註記 > 磁性線。

參數

長度 設定直線長度。
角度 設定直線與水平的角度介於 0 到 180 度。
間距 選擇下列之一︰

等距

平均分配最遠零件號球之間的零件號球。

自由拖曳

可讓您在直線上任一處放置零件號球。
