分模線分析 PropertyManager

您可以執行分模線分析以調查分割模具的最佳方式。針對選擇用來定義拉出的方向的平坦面,您可以檢視結果分模線。您也可以藉由旋轉三度空間來變更拉出的方向,以修改分模線。

執行分析:

按一下 分模線分析 Tool_PartingLineAnalysis_View.gif(「檢視」工具列)或視圖 > 顯示 > 分模線分析

在您關閉 PropertyManager 之後,可以持續在圖面中顯示分析結果,當您變更零件幾何時,它們將會即時更新。

編輯分析參數:

按一下視圖 > 修改 > 分模線分析

關閉分析:

按一下 分模線分析 Tool_PartingLineAnalysis_View.gif(「檢視」工具列)或視圖 > 顯示 > 分模線分析

分析參數

起模方向 選擇多個平坦面、直的邊線和軸來定義抽出方向。 按一下反轉方向 ,或按一下圖面中的控點以反轉起模方向。

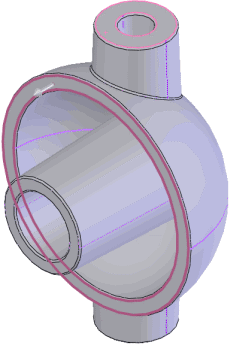

partinglinesdirectionpull2.png partinglinesdirectionpull1.png
調整三度空間參考 操控起模方向以幫助您顯示並最佳化分模線位置。當您拖曳圖面中的三度空間參考環時,起模方向會變更,面色彩會動態更新,同時下列的唯讀值會出現在 PropertyManager 中:
  • 與 X 軸角度
  • 與 Y 軸角度
  • 與 Z 軸角度

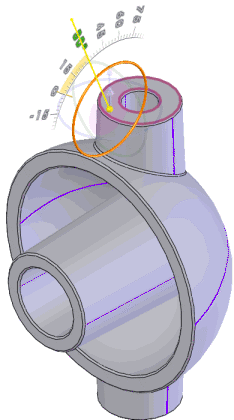

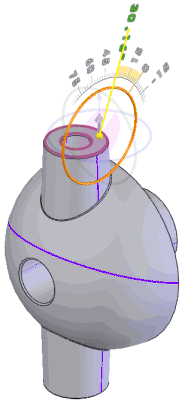

triad1.png triad2.png
