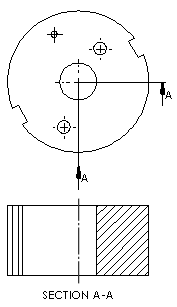

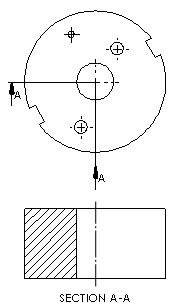

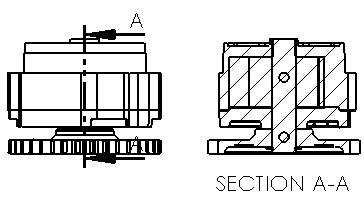

剖面視圖 PropertyManager 搭配剖面工具使用者介面使用剖面視圖草圖模式,可以產生剖面視圖與對正的剖面視圖。 要插入剖面或半剖面視圖: 在工程圖中,按一下剖面視圖 (「工程圖」工具列),或插入 > 工程視圖 > 剖面視圖。 剖面 除料線 垂直 水平 輔助 對正 自動開始剖面視圖 選擇可在工程圖中立即預覽及放置剖面視圖。 清除以顯示剖面視圖快顯 ,其可讓您將偏移加入至剖面視圖。 使用剖面視圖快顯來將偏移加入至剖面視圖。 選擇 功能 額外步驟 加入弧偏移 選擇除料線上弧的第一點,然後選擇弧的第二點。 加入單一偏移 選擇除料線上偏移的第一點,然後選擇偏移的第二點。 加入 V 型槽偏移 選擇除料線上 V 型槽的第一點,針對 V 型槽的寬度選擇除料線上的第二點,然後針對 V 型槽深度選擇第三點。 倒退 確定 (加入視圖) 取消 (取消視圖) 編輯草圖 選擇可產生自訂除料線。 半剖面 半剖面 頂部偏右 頂部偏左 底部偏右 底部偏左 左側偏下 右側偏下 左側偏上 右側偏上 上層主題工程圖中的剖面視圖(Section Views in Drawings)
