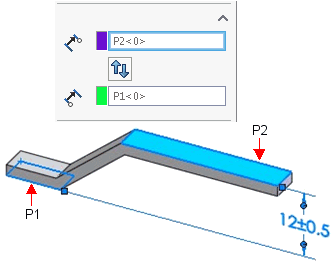

DimXpert 值 PropertyManager 您可以在 DimXpert 值 PropertyManager 中指定尺寸和公差的顯示。 設定公差和精度的預設值： 按一下 選項 > 文件屬性 > DimXpert。 參考特徵 公差特徵 上基準面 P2。 對大小尺寸而言，只有 公差特徵 會出現在 PropertyManager 中。 起點特徵 下基準面 P1。 請參考 ASME Y14.5M -1994 第 2.6.1 節或 ISO 129，以取得原點和公差特徵的相關資訊。 交換特徵 原點特徵的其他使用範例： 原點特徵 = 下基準面 P1。 原點特徵 = 下基準面 P2。 箭頭所指的原點符號即代表原點特徵。 記下不同的尺寸結果。 DimXpert 方向 在兩軸或兩種線型特徵之間套用尺寸時，就會出現此選項。 X、Y和Z 選項與零件座標系統有關，且會針對垂直於特徵軸的每個零件軸啟用。 啟用 X 和 Y 選項的特徵，其軸便是沿著 Z 方向。 垂直選項 N 會根據兩個特徵之間的最短距離來定義尺寸方向。 使用者定義的選項 U 則沿著平行於邊線或垂直於平面的方向來指出尺寸方向。在此例中，尺寸方向與邊線平行。 樣式 詳細資訊請參閱樣式。 公差/精度 標註值 對具有多種規格的鑽孔類型標註而言，所有尺寸都會個別列出。此功能適用於具有深度的簡易鑽孔、柱孔、錐孔、合併溝槽尺寸、和導角。 公差類型 從清單中選擇。可用選擇視尺寸類型而有所不同。 最大變異 最小變異 顯示括弧 在公差值前後插入括弧。 單位精度 從清單中為尺寸值選擇小數點後的位數。 公差精度 從清單中為公差值選擇小數點後的位數。 鑽孔和軸： 分類 (配合、配合公差 或 配合 (僅有公差)) 當您選擇 孔配 或 軸配 (如下所示) 時，其他類別 (孔配 或 軸配) 中的清單會依據類別篩選。 孔配 及 軸配 (配合、配合公差 或 配合 (僅有公差)) 從清單中選擇或輸入任何文字。 如果您指定了最大極限公差或軸配 (不可同時指定兩者)，那麼在配合公差或 配合 (僅有公差)類型中就可以使用雙向公差 (最大極限公差及最小極限公差)。 配合公差顯示 (配合、配合公差或配合 (僅有公差)) 選擇下列其中一項： 直線分隔堆疊顯示方式 無直線分隔堆疊顯示方式 直線顯示方式 主要值 這是唯讀選項，它會顯示尺寸名稱和值。 尺寸標註文字 副本數量 對複製排列而言，這會顯示副本數量。 加入括弧 您可以用括弧或不用括弧來顯示從動 (參考) 尺寸。根據預設會以括弧來顯示。 尺寸置中 當您在尺寸界線間拖曳文字時，尺寸文字會抓取至尺寸界線的中間。 檢查尺寸 偏移文字 使用導線來從尺寸線偏移尺寸文字。 文字 尺寸會自動出現在文字方塊中間，由 <DIM> 表示。將游標放在文字方塊的任意處即可插入文字。 鑽孔會使用 txcalloutformat.txt 檔案中所指定的格式。請參考 DimXpert 大小尺寸的標註格式檔案，以取得詳細資訊。 調整 您可以水平調整文字，對某些標準而言，您還可以垂直調整導線。 向左調整 、向中調整 、向右調整 。 向上調整 、置中調整 、向下調整 。 符號 在您所要的符號上按一下來放置游標。按一下符號圖示，或按一下進階來存取符號圖庫。 將符號加入至 DimXpert 尺寸時請務必小心，因為符號可能會改變尺寸和公差的基礎定義。 雙重單位尺寸 指定尺寸要同時以文件的單位系統及另一尺寸單位來加以顯示。兩種單位都可在工具 > 選項 > 文件屬性 > 單位中指定。 單位精度 從清單中為尺寸值選擇小數點後的位數。 公差精度 從清單中為公差值選擇小數點後的位數。 上層主題DimXpert 選項 相關概念 樣式 相關工作 使用尺寸 PropertyManager 相關參考 文件屬性 - DimXpert DimXpert 連續尺寸選項 DimXpert 導角控制選項 DimXpert 顯示選項 DimXpert 幾何公差選項 DimXpert 位置尺寸選項 DimXpert 大小尺寸選項
