分模曲面 PropertyManager

分模曲面將公模從模具母模中分割。在產生分模曲面之前先產生分模線,然後封閉曲面。

要開啟分模曲面 PropertyManager,請執行下列操作之一:

  • 按一下分模曲面 (「模具工具」工具列)。
  • 按一下插入 > 模具 > 分模曲面
  • 在 FeatureManager (特徵管理員) 中選擇一個分模曲面特徵,然後按一下編輯特徵 fm_edit_feature.gif

模具參數

相切於曲面。 設定分模曲面相切於相鄰分模線的曲面。
垂直於曲面。 設定分模曲面垂直於相鄰分模線的曲面。


反轉對正

(當相鄰於分模邊線的兩個面幾乎平行時,在於垂直於曲面中提供使用)。 變更垂直於分模表面的面。

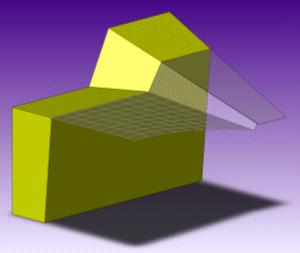

Reverse_alignment_mold01.gif Reverse_alignment_mold02.gif

垂直於起模方向。 設定分模曲面垂直於起模方向。

分模線

邊線 列出為分模曲面所選的邊線及分模線名稱。您可以︰

邊線或分模線

在圖面中選擇一條邊線或分模線來將其從邊線 中移除或加入。

名稱

選擇一個名稱來在圖面中找出帶有標註的邊線。

清除選項

按右鍵並選擇清除選項來清除邊線中的所有選擇。

手動

您可以手動選擇邊線。在圖面中選擇一條邊線,然後使用選擇工具來完成迴圈。

分模面

  距離 設定分模曲面的寬度。
反轉偏移方向 變更分模曲面從分模線延伸的方向。
dim_ang_a.png 角度 (對於相切於曲面垂直於曲面)。設定從垂直到起模方向的角度。
  平滑化 設定相鄰的曲面間的轉換:

尖銳

系統預設。

平滑

在相鄰的邊線設定距離 dim_lin_d1.png 。 較高的值會在相鄰邊線間較平滑的過渡轉換。

在圖面中的標註會標示出分模曲面的最小半徑。

選項

縫織所有曲面 自動縫織所有曲面。 在大部分的模型中,會正確的產生曲面。
當您修改失敗的曲面時,請清除此選項以避免曲面被縫織。
使用在「模具工具」工具列上的曲面工具 (如疊層拉伸曲面 規則曲面 ) 來執行修復的工作。 然後使用縫織曲面 在修復後手動縫織曲面。
最佳化 (僅適用於相切於曲面)。 僅使用相切於模具工具頂面的平坦面來產生分模曲面,來最佳化在機器加工中所使用的分模曲面。

當清除時,可能會產生一些彎曲的面。 要加工此曲面是困難的。

扣接特徵時出現,會阻止彎曲面的產生,因此該區域未產生任何曲面。

使用如平坦曲面 縫織曲面 等工具將分模曲面延伸到該區域。


顯示預覽 在圖面中顯示曲面的預覽。清除來最佳化系統效能。

手動模式 顯示您可操控來調整分模曲面的控制點:
  • 拖曳控制點以防止重疊曲面發生交錯。
  • 重新定義兩個頂點之間的曲面區域以指定填補曲面:
    1. 用右鍵按一下位於零件邊線的頂點,然後選擇開始填補曲面區域
    2. 用右鍵按一下位於零件邊線的第二個頂點,然後選擇結束填補曲面區域
為了防止核心及模塑模塊移動,您可以在將模具分割插入模具零件之前,先沿著分模曲面的周長加入互鎖曲面。 您也可以在插入模具分割時自動產生互鎖曲面。 要關閉鑄模零件中的鑽孔,您可以加入封閉曲面。
