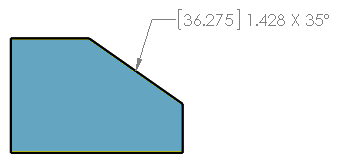

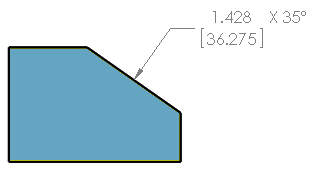

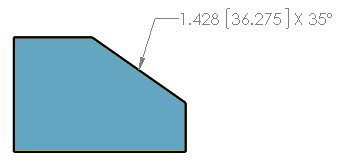

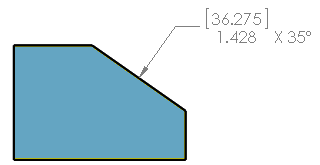

文件屬性 - 導角尺寸 您可以為導角尺寸指定文件層級的草稿設定。適用於所有文件類型。 開啟此頁面： 在工程圖開啟後，按一下選項 (「標準」工具列)，選擇文件屬性，然後選擇尺寸 > 導角。 整體草稿標準 整體草稿標準 繼承自所選的草稿標準頁面設定。 基本導角尺寸標準 基本導角尺寸標準 選擇一種標準： ANSI ISO DIN JIS BSI GOST GB 導線/尺寸線樣式 選擇： 一個樣式。 導線樣式導線粗細 選擇： 一種粗細或是選擇自訂大小然後輸入粗細。 文字 字型 按一下以修改字型。 水平文字調整 左 中心 右 垂直文字調整 上方 中間 底部 導角文字格式 1 X 1 距離乘以距離 1 X 45° 距離乘以角度 45°X 1 角度乘以距離 C1 導角距離（僅 45 度角） "X" 格式 選擇小寫或大寫字母 x。 雙重單位尺寸 雙重單位尺寸顯示 選取此選項以顯示雙重單位的尺寸。 顯示雙重尺寸顯示的單位 選取此選項以顯示第二組尺寸的單位。 當文字位置為「水平底線文字」或「水平文字，沿模型線延伸」時分割 選擇要設定的新導角尺寸與雙重單位尺寸，以顯示尺寸線上方及下方的分割。 水平底線文字 水平文字，沿模型線延伸 尺寸值位置 上方 底部 左邊 右邊 主要精度 單位精度 選擇數值的小數點之後包括的數字位數。 公差精度 選擇公差的小數點之後包括的數字位數。 雙重精度 單位精度 選擇小數點之後的數字位數以代表次要單位中的數值。 公差精度 選擇小數點之後的數字位數以代表次要單位中的公差值。 角度精度 單位精度 選擇數值的小數點之後包括的數字位數。 公差精度 選擇公差的小數點之後包括的數字位數。 圖層 圖層 選取一個圖層。 您必須先為工程圖產生圖層，然後才能選擇這些圖層並將其用於文件屬性。 您必須在工程視圖文件中為圖層選擇根據標準 (「圖層」工具列)，才能套用這些圖層設定。 文字位置 水平文字 水平底線文字 角度文字 角度底線文字 水平文字，沿模型線延伸 選項 Tolerance 按一下以設定公差。 移除度/分以及度/分/秒的值為 0 的單位 選擇即可隱藏值為零的單位，例如選取此選項時，73º0'37" 會顯示為 73º37"。 上層主題文件屬性 - 尺寸 相關概念 導角尺寸 尺寸導線 線性尺寸的斷縮 相關參考 圖層
