彎折表格

您可以在彎折表格中為鈑金零件指定彎折裕度或彎折扣除值。 您也可以在其 K-Factor 彎折表格中指定 K-Factor 值。 彎折表格中同時包含了彎折半徑、彎折角度、及零件厚度的值。

您可以使用兩種類型的彎折表格：
  • 副檔名為 .btl 的文字檔案
  • 一個內嵌的 Excel 試算表
使用鈑金量規/彎折表格，以單一的表格同時指定厚度及彎折值。
兩種方法的比較顯示如下：
文字檔案 Excel 試算表
當您與同事共享零件時，您必須記住同時共享您的彎折表格。 當您與同事共用零件時，由於彎折表格是內嵌的，所以會自動包括。
文字表格可以在許多種應用程式中編輯。 Excel 試算表僅能在 Microsoft Excel 中編輯。
  • 除非您有來自 SOLIDWORKS 2000 或更早版本的舊彎折表格，否則建議您使用 Excel 試算表。

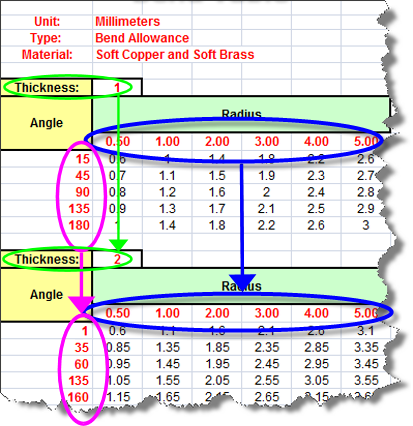

  • 如果您編輯有多個彎折厚度表格的彎格表格，半徑必須是相同的。 例如，如果您插入一個新的彎折半徑值到一個有多個彎折厚度表格的彎折表格中，您必須在所有的表格中插入新的值。 然而，角度可以不同。

您可以在單獨的 Excel 視窗中編輯彎折表格。 按一下 編輯 > 彎折表格 > 在新視窗中編輯表格。 編輯表格後，儲存表格，然後將表格重新插入至零件，讓變更生效。

彎折表格 - 文字檔案

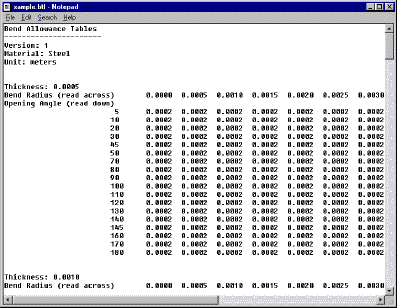

在 安裝目錄\lang\chinese\Sheetmetal Bend Tables\sample.btl 中提供了一個針對鈑金操作的彎折表格範例。要產生您自己的彎折表格，使用任何的文字編輯器來複製及編輯此彎折表格。

產生為文字檔案的彎折表格支援下列項次：
  • 所有的彎折表格類型（彎折扣除、彎折裕度、及 k-factor）。
  • 所有量測的單位 （米、毫米、釐米、英吋、及英呎）。您可以在彎折表格的單位列中設定量測單位。
關於文字檔案形式彎折表格的一些注意事項：
  • 此彎折表格範例僅供參考，表中數值不代表任何實際彎折裕度值。
  • 如果零件的厚度或彎折角度在表中數值之間，軟體會插補這些值來計算彎折裕度。

彎折表格 - Excel 試算表

您為 SOLIDWORKS 所產生的新彎折表格被儲存在內嵌的 Excel 試算表中。 您可在試算表的儲存格中加入彎折表格值，以確保 SOLIDWORKS 軟體能夠正確讀取該表格。

在 Microsoft Excel 中產生的彎折表格現在支持下列項次：
  • 所有的彎折表格類型（彎折扣除、彎折裕度、及 k-factor）。
  • 在單一彎折表格檔案中的多個角度。

產生彎折表格

產生彎折表格︰

  1. 在零件中，按一下插入 > 鈑金 > 彎折表格 > 新表格。
    如果出現一則訊息，指出插入彎折表格可能會導致平板型式的長度改變，按一下是。
  2. 在對話方塊中：
    1. 在單位中選擇一個項次來設定測量的單位。
    2. 在類型中選擇一個項次來設定彎折裕度、彎折扣除、或 k-factor。
    3. 為檔案名稱輸入一個路徑，或按一下瀏覽以找出您要儲存彎折表格處的路徑。
    4. 按一下確定。
      SOLIDWORKS 視窗中會出現一個內嵌的 Excel 視窗，其中包含彎折表格試算表。 彎折表格試算表包含預設的半徑、厚度、及角度值。
  3. 請根據在步驟 2 中選擇的類型，將彎折裕度、彎折扣除、或 k-factor 的值輸入至試算表中。
  4. 在 SOLIDWORKS 圖面中表格之外的地方按一下，即可關閉試算表。
