定位銷符號

您可以加入定位銷符號到工程圖的鑽孔中 (圓形邊線、繪製的圓或弧)。 符號與所選鑽孔的尺寸相符。

限制:

  • 包含鑽孔的面必須垂直於目前啟用視圖的基準面。
  • 您不能使用複製剪下貼上操作來移動定位銷符號,除非符號是由草圖圖元所定義。

自動插入定位銷符號

您可以針對使用異型孔精靈產生的定位孔,自動插入定位銷符號。

要將定位銷符號自動插入工程圖中:

  1. 按一下 定位銷符號 (「註記」工具列) 或 插入 > 註記 > 定位銷符號
  2. 自動插入下,選擇針對所有定位孔
  3. 選擇工程視圖。
    在您選擇工程視圖時,會將定位銷符號插入視圖中。
  4. 按一下 PM_OK.gif
    要在插入定位銷符號之後進行反轉,請用右鍵按一下符號,然後按一下反轉符號
您也可以將文件屬性設定為在產生視圖時自動產生所有定位銷符號。
  1. 在工程圖中按一下工具 > 選項
  2. 文件屬性標籤中,按一下尺寸細目
  3. 視圖產生時自動插入之下,選擇:
    • 定位符號 - 零件
    • 定位符號 - 組合件
  4. 按一下確定

手動插入定位銷符號

要將定位銷符號手動插入工程圖中:

  1. 執行下列動作之一:
    • 按一下定位銷符號 (註記工具列) 或插入 > 註記 > 定位銷符號,然後選擇一個圓的邊線、繪製的圓或弧。
    • 選擇圓形邊線、繪製的圓或弧,然後按一下定位銷符號 插入 > 註記 > 定位銷符號
    定位銷符號會出現在所選的鑽孔中,且定位銷符號 PropertyManager 出現。 您可以繼續選擇圓形的邊線或繪製的圓或弧來加入其它的定位銷符號。
  2. 按一下 PM_OK.gif

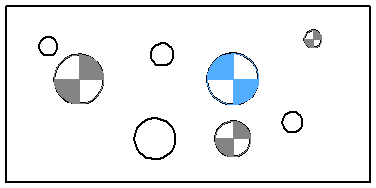

在此範例中,夾縫釘符號會加入至不同大小的鑽孔中。 綠色的符號反轉了 90°。
