當您在零件或組合件中產生剖面視圖時,視圖偏移可能垂直於參考基準面或垂直於目前所選的基準面。
在剖面視圖 PropertyManager 中的剖面選項下,您可以在參考基準面與所選基準面之間切換偏移方法。
所有您針對偏移距離輸入的值是根據您選擇的範圍來計算。 圖面中平移箭頭的方向會隨之更新:
- 您選擇參考基準面時,值是根據垂直於目前方位的剖切平面來計算。
- 當您選擇所選的基準面,會垂直於您在 PropertyManager 剖面 1 中選擇的基準面來計算值。

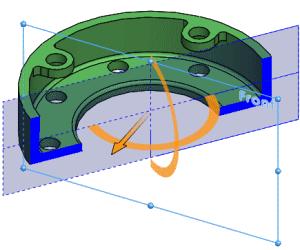

根據預設,當您開啟剖面視圖 PropertyManager,會選擇參考基準面。 三度空間參考箭頭所示的檢視偏移垂直於在剖面 1 中所選的基準面;在此狀況下,前基準面:

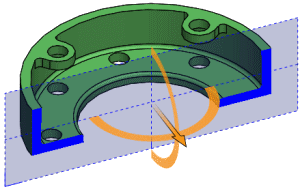

如果您旋轉剖切平面及保留參考基準面的選擇,檢視偏移仍然垂直於基準面:

如果您將偏移方法變更為所選的基準面,以垂直於所選的基準面來計算檢視偏移;在此狀況下,前基準面:
