剖面視角的選擇

您可以選擇零件或組合件剖面視角所產生的面、邊線、和頂點。

您不能在剖面視角的面上開啟一張草圖。

測量及剖面屬性

  • 選擇剖切平面上的一個面來計算它的 剖面屬性。 選擇邊線或頂點來量測。
  • 選擇截面來測量長度或計算剖面屬性。截面和面是由剖切平面所切割。

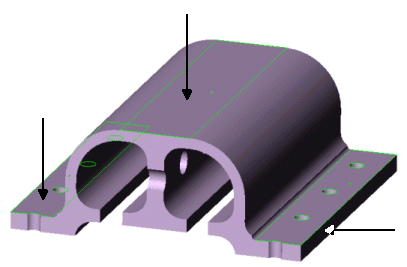

截面

參考圖元

對於量測和剖面屬性之外的功能,截面與正常平面沒有甚麼不同。例如,如果在截面上開啟草圖並參考邊線,則整個面的邊線都會被參考。
整個面被參考
