編輯註解與註解位置

新增與定位鈑金彎折註解：

  1. 按一下從零件/組合件產生工程圖 tool_Make_Drawing_Standard.gif (標準工具列)。
  2. 開啟工程圖頁。
  3. 按一下工具 > 選項 > 文件屬性 > 鈑金。
  4. 在對話方塊的彎折註解之下，選擇顯示鈑金彎折註解。
  5. 在視圖調色盤中，拖曳平板型式視圖到圖面中。

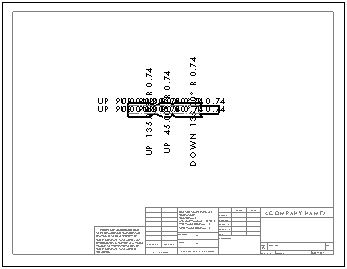

  6. 按一下 。
    如果字型太大，請以方塊選擇彎折註解，然後在 PropertyManager 中的文字格式之下，清除使用文件字型，按一下字型然後重設大小。

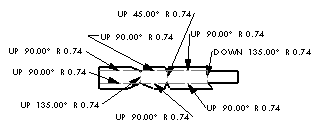

  7. 個別選取彎折註解來：
    • 拖曳至容易辨識的位置
    • 旋轉註解
    • 加入導線
    您不能夠個別刪除彎折註解，但可以在彎折註解上按右鍵，然後選擇隱藏。
    如果您按一下 PropertyManager 中的反轉視圖，或是編輯平板型式特徵並將固定面變更為相反的面，鈑金彎折線註解向上或向下會反轉以適應變更。
    flip_view_down.gif flip_view_up.gif
