鏡射鈑金特徵

您可以在現有鈑金零件的中心繞基準面鏡射所選定的鈑金特徵。

您可以鏡射的鈑金特徵包括：

• 邊線凸緣
• 斜接凸緣
• 摺邊
• 基材凸緣/薄板頁
• 封閉角落

用來鏡射鈑金特徵的基準面必須位於基材凸緣邊線的中心。

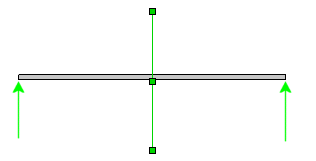

將基準面置中，以鏡射基材凸緣兩條邊線 (綠色箭頭) 間的邊線凸緣。 不要將由邊線凸緣所產生的邊線選作兩條邊線之一（紅色箭頭）。

鏡射鈑金特徵：

1. 產生一個鈑金特徵。


   產生並標註草圖的尺寸，以便使用現有的基準面來鏡射鈑金特徵。
2. 產生位於基材凸緣兩條邊線中間的基準面。


3. 在鈑金工具列上按一下下列鈑金特徵之一，或按一下插入 > 鈑金：
   • 邊線凸緣
   • 斜接凸緣
   • 摺邊
   • 基材凸緣/薄板頁
   • 封閉角落

4. 按一下「特徵」工具列上的 鏡射 ，或按一下 插入 > 特徵複製/鏡射 > 鏡射。
5. 在 PropertyManager 中：
   1. 在 鏡射面/基準面 之下，選擇 鏡射面/基準面 基材凸緣兩條邊線間置中的基準面 。
   2. 在 鏡射之特徵 之下，為 鏡射之特徵 選擇鈑金特徵。
6. 按一下 。
