產生透明剖面視圖

您可以在產生剖面視圖時，將個別本體和零組件設定為透明。

透明度可協助您看清楚模型的內部。 PhotoView 360 有提供透明剖面視圖。

若要產生透明剖面視圖：

  1. 按一下剖面視圖 (「檢視」工具列) 或檢視 > 顯示 > 剖面視圖。
  2. 在 PropertyManager 中：
    1. 在剖面方法底下，選擇區域。
    2. 選擇透明剖面零件件。
  3. 在快顯 FeatureManager(特徵管理員) 中，選擇外殼 - 齒輪。
  4. 在 PropertyManager 的透明剖面零組件下：
    1. 選擇包括所選項目，將外殼設定為透明。
    2. 將透射量設定為 0.75。
    3. 按一下 。

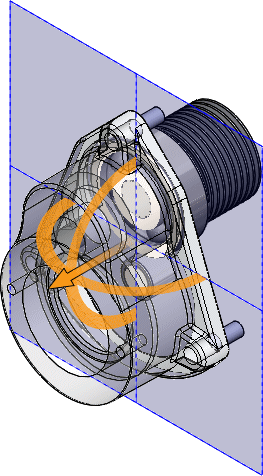

    剖面視圖就會以透明外殼顯示。
